آهنربای نئودیمیوم بلوکی 50x50x25 آهنربایی دائم از جنس نئودیمیوم با سطحی مربعی و بدنه‌ای تخت است. طول 50، عرض 50 و ارتفاع 25 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. ترکیب اندازه‌های 50x50x25 را در سه جهتِ قاب کنترل کنید؛ برای این مدل ارتفاع 25 میلی‌متری به اندازهٔ سطح کف در جانمایی اهمیت دارد.
برای اندازهٔ 50x50x25، وزن 469 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 100000 گرم و مقاومت در برابر سرخوردن 30000 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم بلوکی 60x50x25»، طول این مدل 10 میلی‌متر کمتر است؛ عرض 50 میلی‌متری و ارتفاع 25 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 50x50x25، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

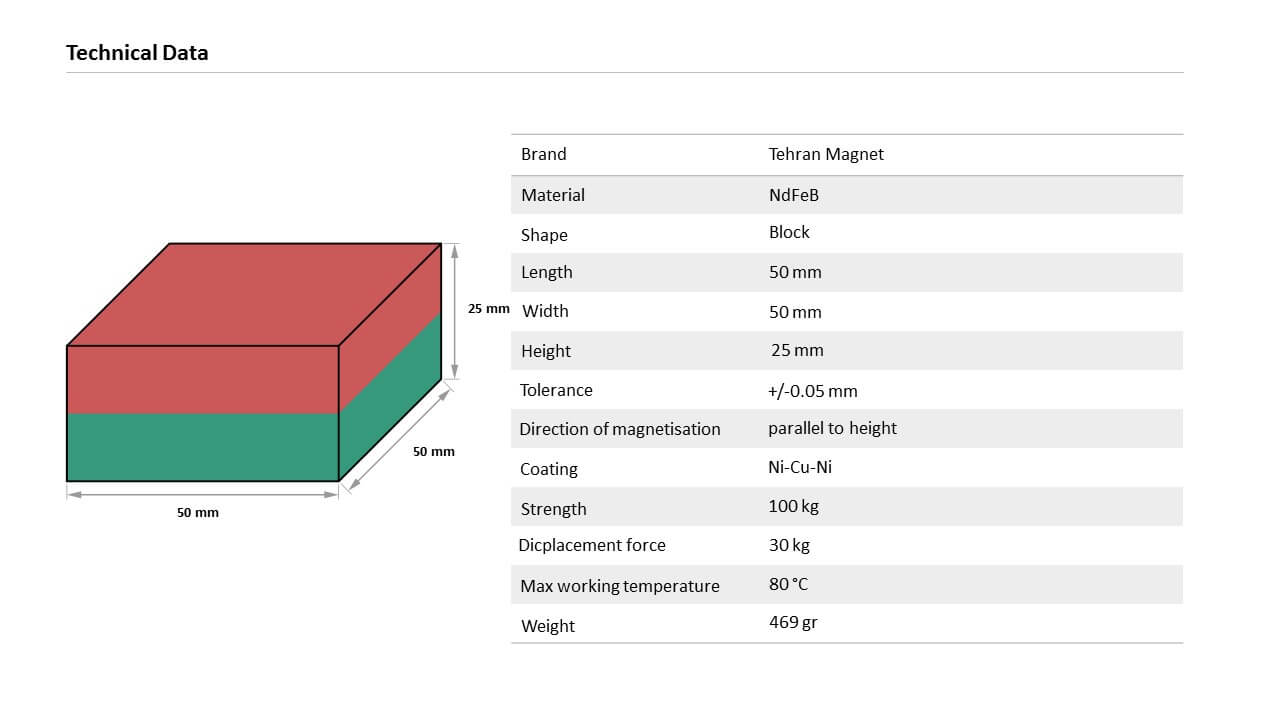

طول
50 میلی مترعرض
50 میلی مترارتفاع
25 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
469 گرمحداکثر مقاومت کششی
100000 گرمحداکثر مقاومت در برابر سر خوردن
30000 گرم
