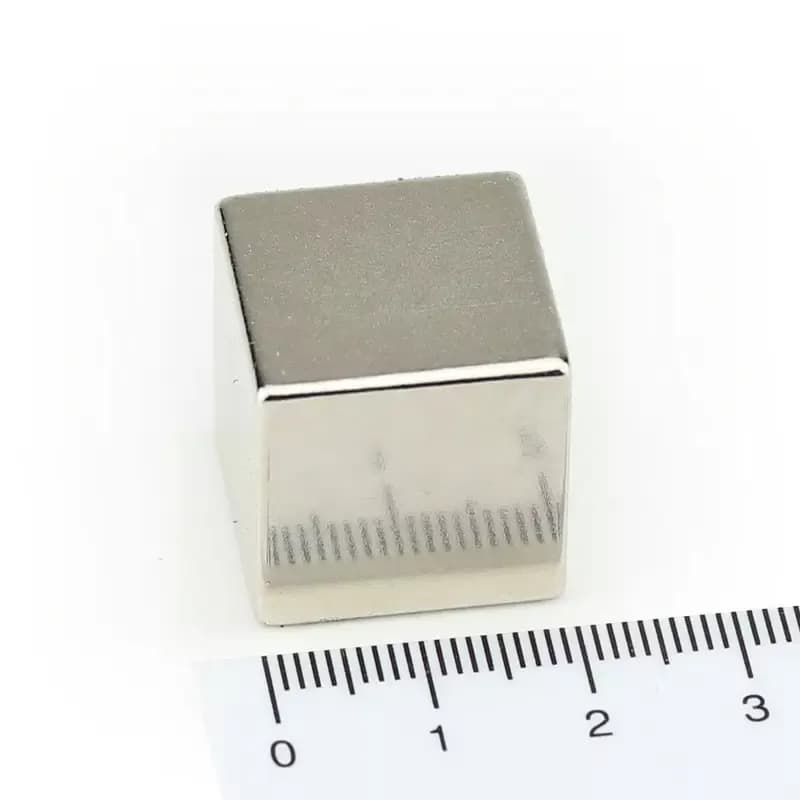

آهنربای نئودیمیوم بلوکی 20x20x20 آهنربایی دائم از جنس نئودیمیوم با بدنه‌ای مکعبی است. طول 20، عرض 20 و ارتفاع 20 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. برابری سه اندازه در 20 میلی‌متر، شکل این مدل را از بلوک‌های ورقه‌ای متمایز می‌کند؛ در محفظه باید برای هر سه راستا فضای برابر در نظر گرفته شود.
برای اندازهٔ 20x20x20، وزن 60 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 22000 گرم و مقاومت در برابر سرخوردن 6500 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم بلوکی 50x30x20»، طول این مدل 30 میلی‌متر کمتر است و عرض این مدل 10 میلی‌متر کمتر است؛ ارتفاع 20 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 20x20x20، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

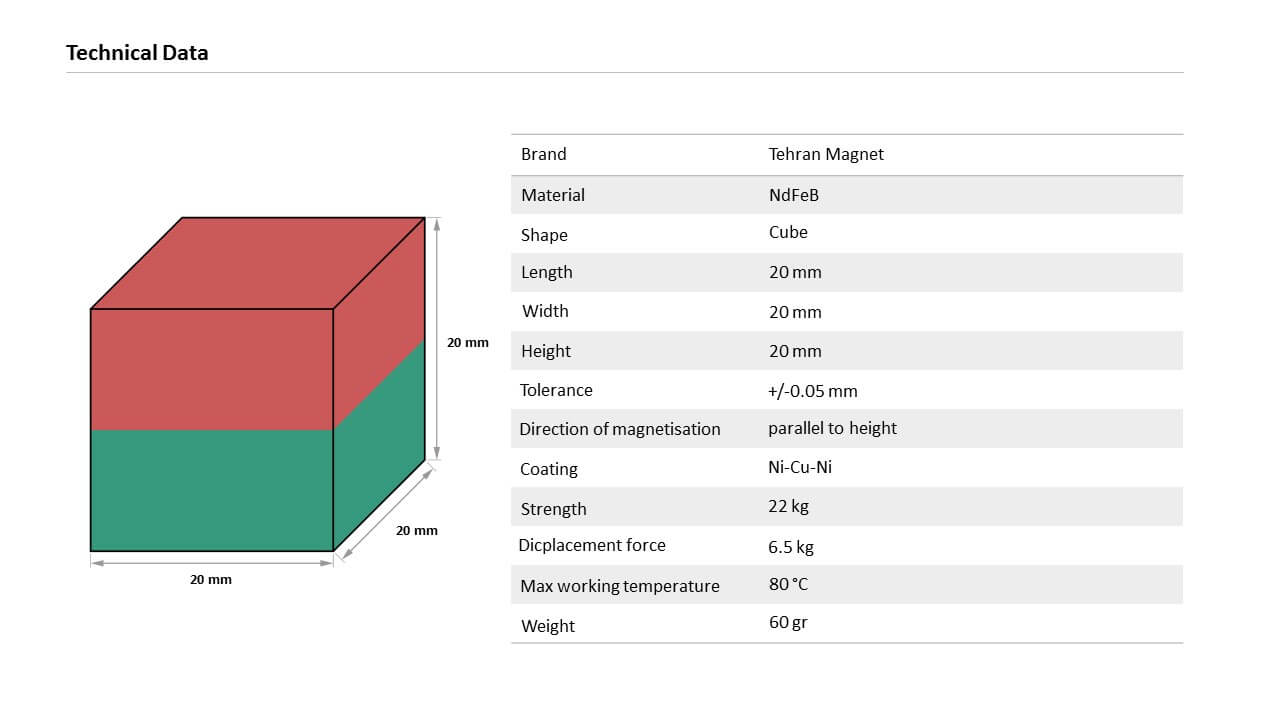

طول
20 میلی مترعرض
20 میلی مترارتفاع
20 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
60 گرمحداکثر مقاومت کششی
22000 گرمحداکثر مقاومت در برابر سر خوردن
6500 گرمهنوز دیدگاهی ثبت نشده است.
