45x22x8

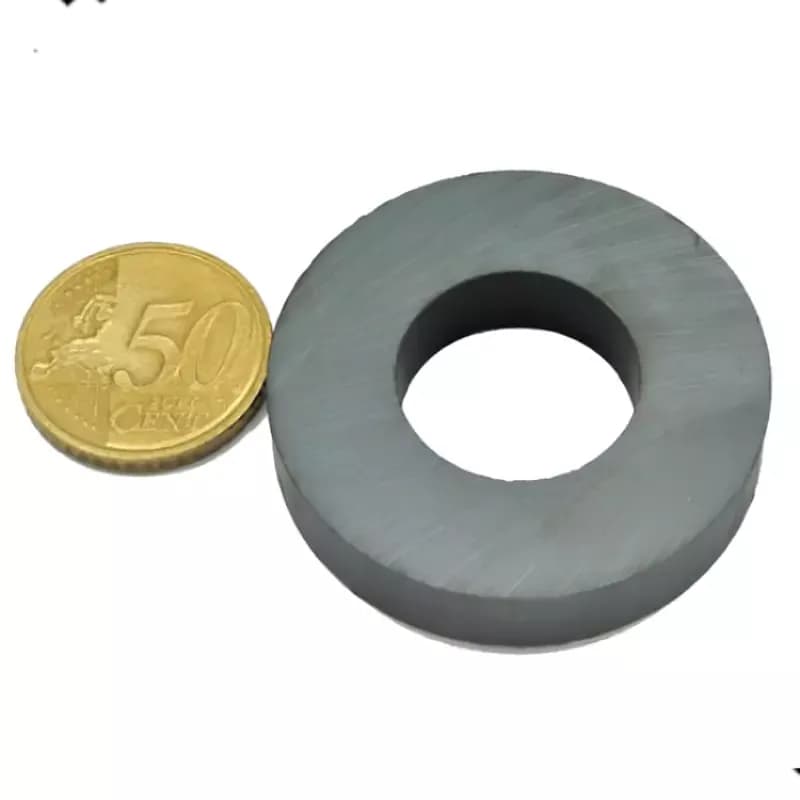

آهنربای فریت رینگی 45x22x8 حلقه‌ای از جنس فریت با قطر بیرونی 45، قطر سوراخ 22 و ضخامت 8 میلی‌متر است. فاصلهٔ شعاعی بین دیوارهٔ سوراخ و لبهٔ بیرونی، بر اساس این ابعاد اسمی 11.5 میلی‌متر می‌شود. این اندازه در طراحی تکیه‌گاه حلقه مفید است؛ سوراخ مرکزی را بدون واردکردن فشار جانبی یا بار گوه‌ای با محور تطبیق دهید.
وزن درج‌شده برای آهنربای فریت رینگی 45x22x8 برابر 48.5 گرم است و مادهٔ تشکیل‌دهنده در مشخصات «اکسید آهن- استرانسیوم» آمده است. وزن این قطعه را می‌توان در برآورد جرم مجموعه لحاظ کرد، اما از روی آن نمی‌توان نیروی کشش را محاسبه کرد. در این رکورد عدد مستقلی برای نیروی نگهداری ارائه نشده است؛ برای اتصال به بار، نتیجهٔ آزمون روی قطعهٔ مقابل را مبنا قرار دهید.
در مقایسه با «آهنربای فریت رینگی 45x22x10»، ارتفاع این مدل 2 میلی‌متر کمتر است؛ قطر بیرونی 45 میلی‌متری و قطر سوراخ 22 میلی‌متری در هر دو مشترک است. مقایسهٔ سوراخ و قطر بیرونی را جدا از ضخامت انجام دهید تا محور و نشیمن هر دو سازگار بمانند. برای 45x22x8، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.
قطر (گردی)
45 میلی مترارتفاع
8 میلی مترقطر سوراخ
22 میلی مترشکل
رینگی (حلقه‌ای)مواد تشکیل دهنده
اکسید آهن- استرانسیومنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)وزن
48.5 گرمناموجود
