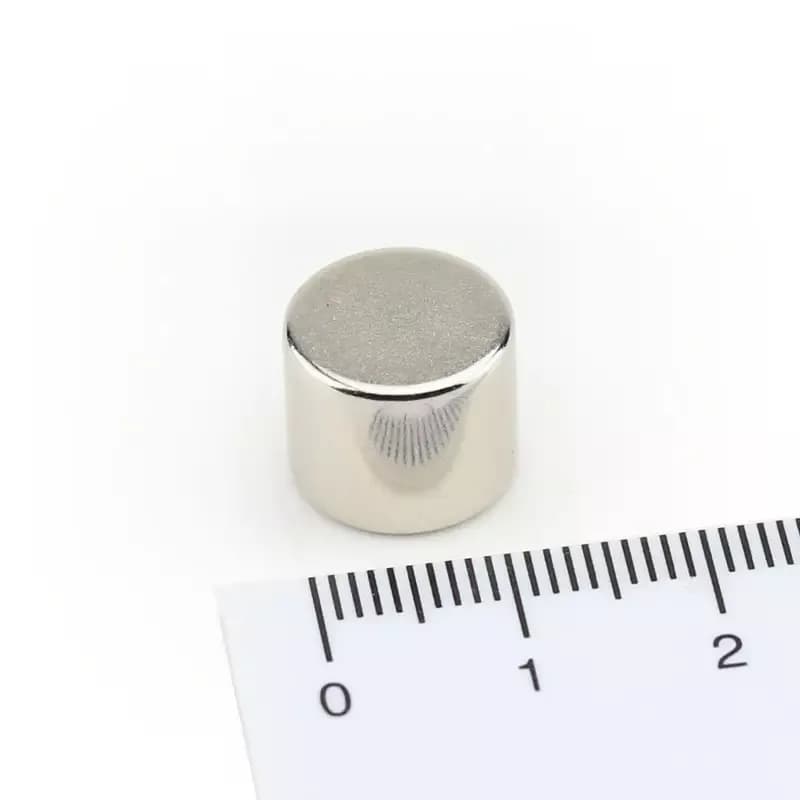

آهنربای نئودیمیوم دیسکی 12x10 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 12 و ارتفاع 10 میلی‌متر برای این مدل ثبت شده‌اند. نسبت قطر 12 به ارتفاع 10، این مدل را از دیسک‌های بسیار نازک متمایز می‌کند؛ هر دو اندازه در طراحی حفرهٔ نصب تعیین‌کننده‌اند. ابعاد 12x10 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
برای اندازهٔ 12x10، وزن 8.5 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 7000 گرم و مقاومت در برابر سرخوردن 2000 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم دیسکی 13x10»، قطر بیرونی این مدل 1 میلی‌متر کمتر است؛ ارتفاع 10 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 12x10، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

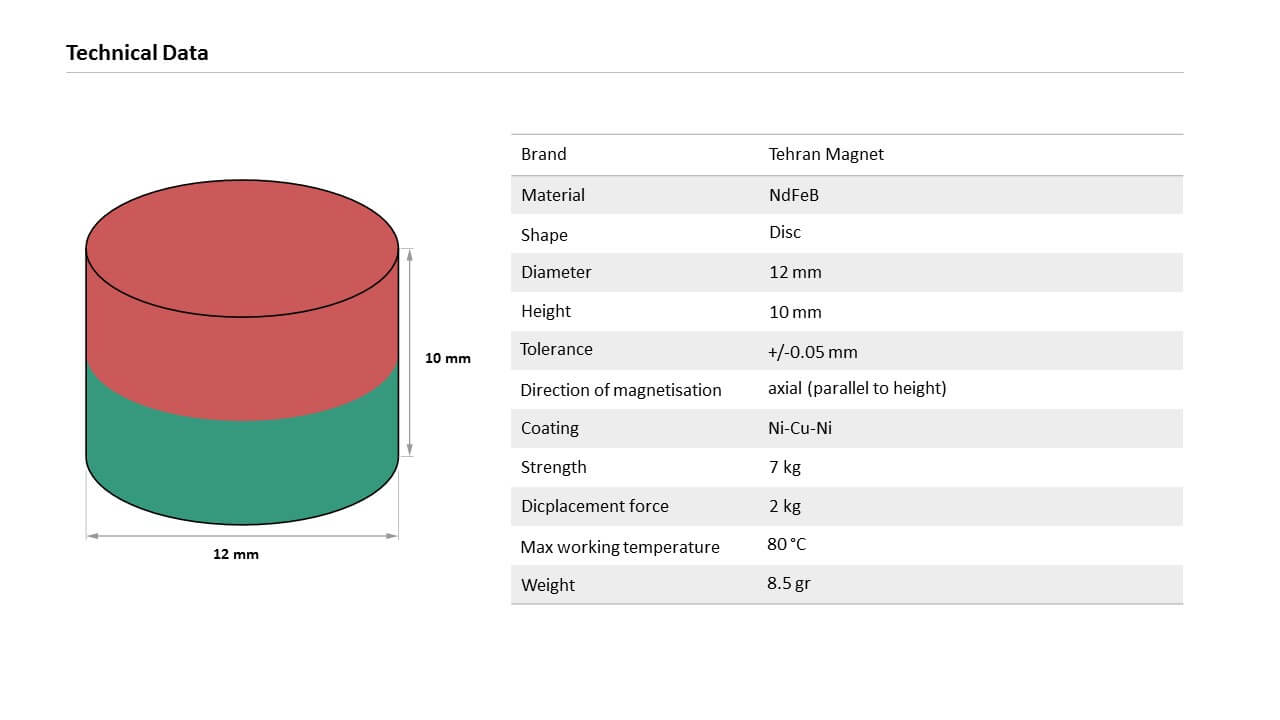

قطر (گردی)
12 میلی مترارتفاع
10 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
8.5 گرمحداکثر مقاومت کششی
7000 گرمحداکثر مقاومت در برابر سر خوردن
