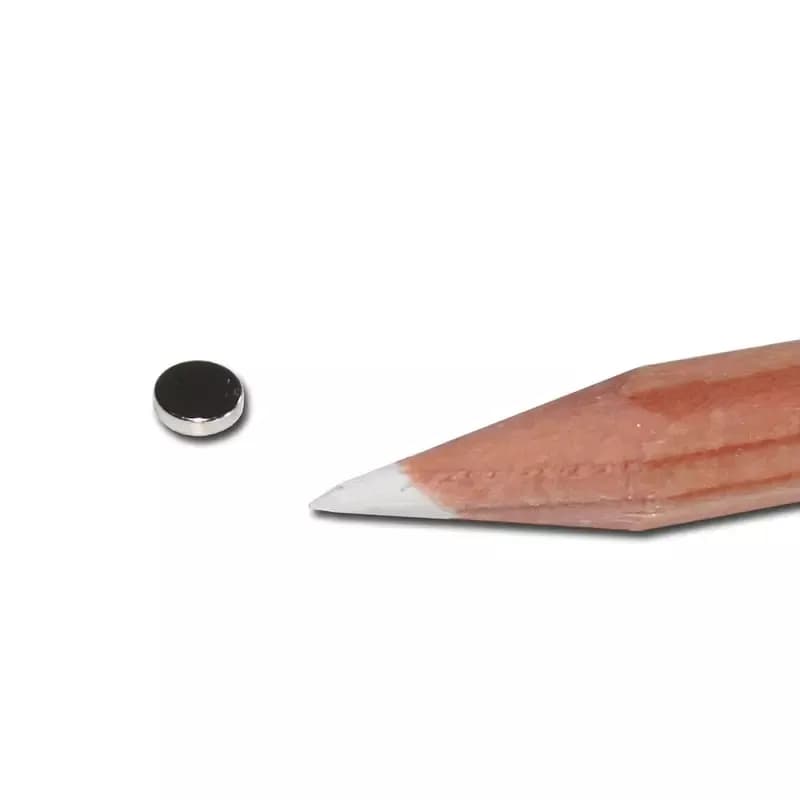

آهنربای نئودیمیوم دیسکی 3x1 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 3 و ارتفاع 1 میلی‌متر برای این مدل ثبت شده‌اند. قطر 3 میلی‌متری نسبت به ارتفاع 1 میلی‌متری غالب است؛ در نتیجه محل نصب بیشتر به فضای دایره‌ای روی سطح نیاز دارد تا عمق زیاد. ابعاد 3x1 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
برای اندازهٔ 3x1، وزن 0.06 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 190 گرم و مقاومت در برابر سرخوردن 60 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم دیسکی 4x1»، قطر بیرونی این مدل 1 میلی‌متر کمتر است؛ ارتفاع 1 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 3x1، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

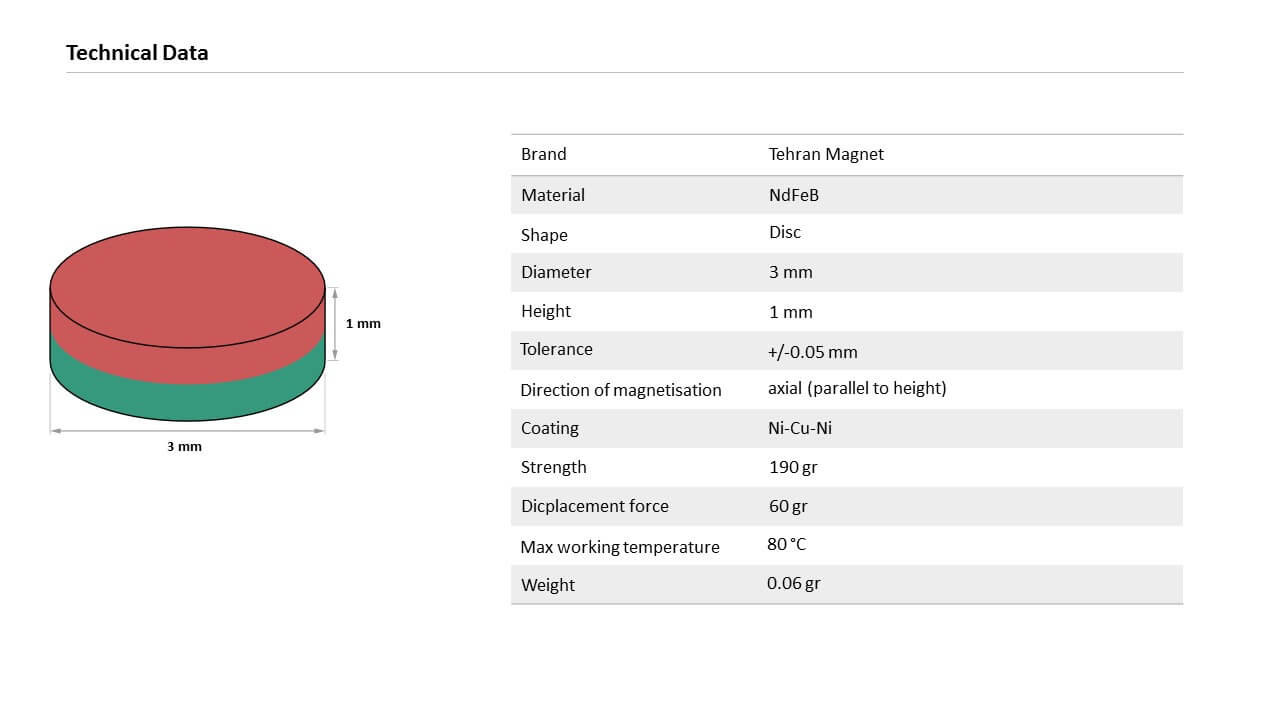

قطر (گردی)
3 میلی مترارتفاع
1 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
0.06 گرمحداکثر مقاومت کششی
190 گرمحداکثر مقاومت در برابر سر خوردن
60 گرمهنوز دیدگاهی ثبت نشده است.
