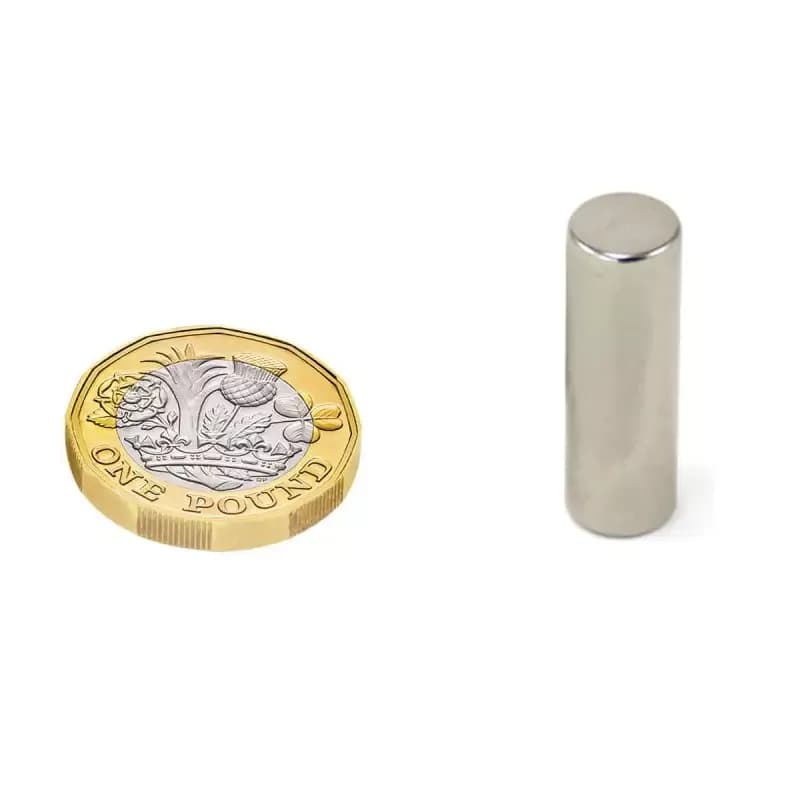

آهنربای نئودیمیوم استوانه 10x30 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 10 و ارتفاع 30 میلی‌متر برای این مدل ثبت شده‌اند. ارتفاع 30 میلی‌متری از قطر 10 میلی‌متری بیشتر است؛ برای نصب محوری، عمق حفره و امکان بیرون‌آوردن قطعه را از ابتدا در نظر بگیرید. ابعاد 10x30 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 10x30، مقدار کشش 4500 گرم و سرخوردن 1300 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 17.7 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 10x30 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم استوانه 15x30»، قطر بیرونی این مدل 5 میلی‌متر کمتر است؛ ارتفاع 30 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 10x30، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

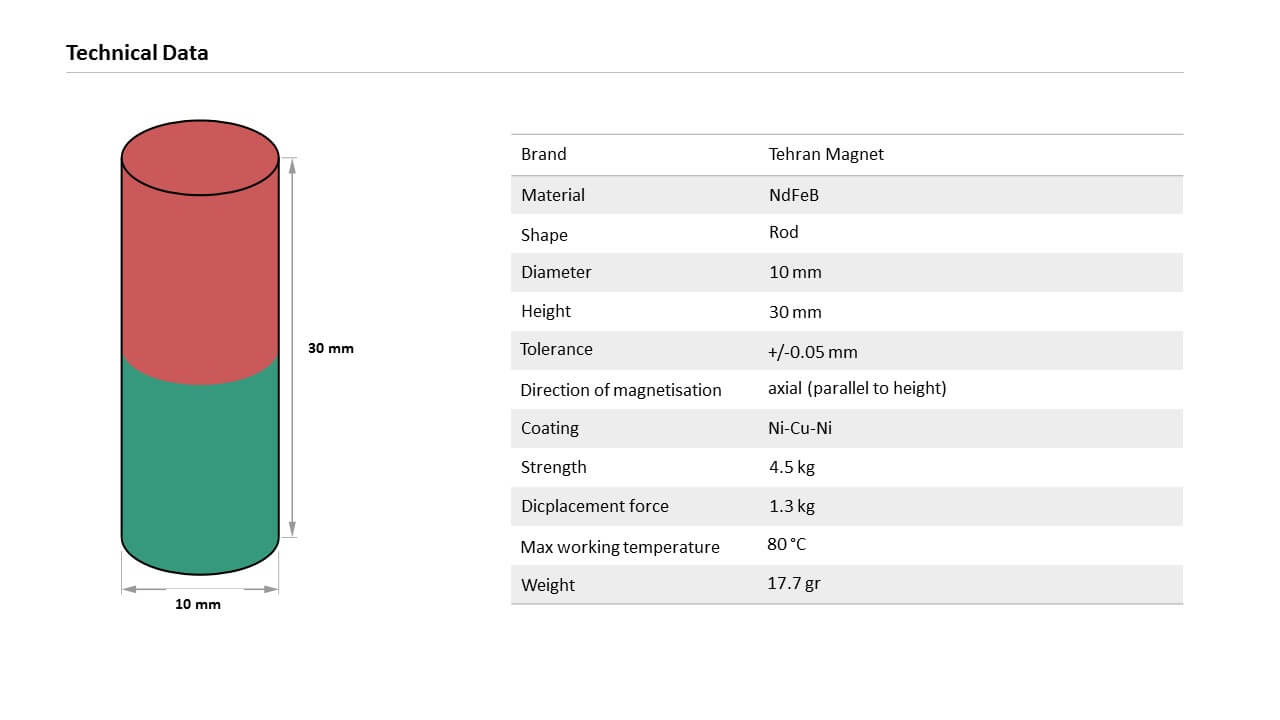

قطر (گردی)
10 میلی مترارتفاع
30 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
17.7 گرمحداکثر مقاومت کششی
4500 گرمحداکثر مقاومت در برابر سر خوردن
1300 گرمهنوز دیدگاهی ثبت نشده است.
