آهنربای نئودیمیوم استوانه 4x15 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 4 و ارتفاع 15 میلی‌متر برای این مدل ثبت شده‌اند. ارتفاع 15 میلی‌متری از قطر 4 میلی‌متری بیشتر است؛ برای نصب محوری، عمق حفره و امکان بیرون‌آوردن قطعه را از ابتدا در نظر بگیرید. ابعاد 4x15 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 4x15، مقدار کشش 700 گرم و سرخوردن 200 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 1.4 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 4x15 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم استوانه 5x15»، قطر بیرونی این مدل 1 میلی‌متر کمتر است؛ ارتفاع 15 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 4x15، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

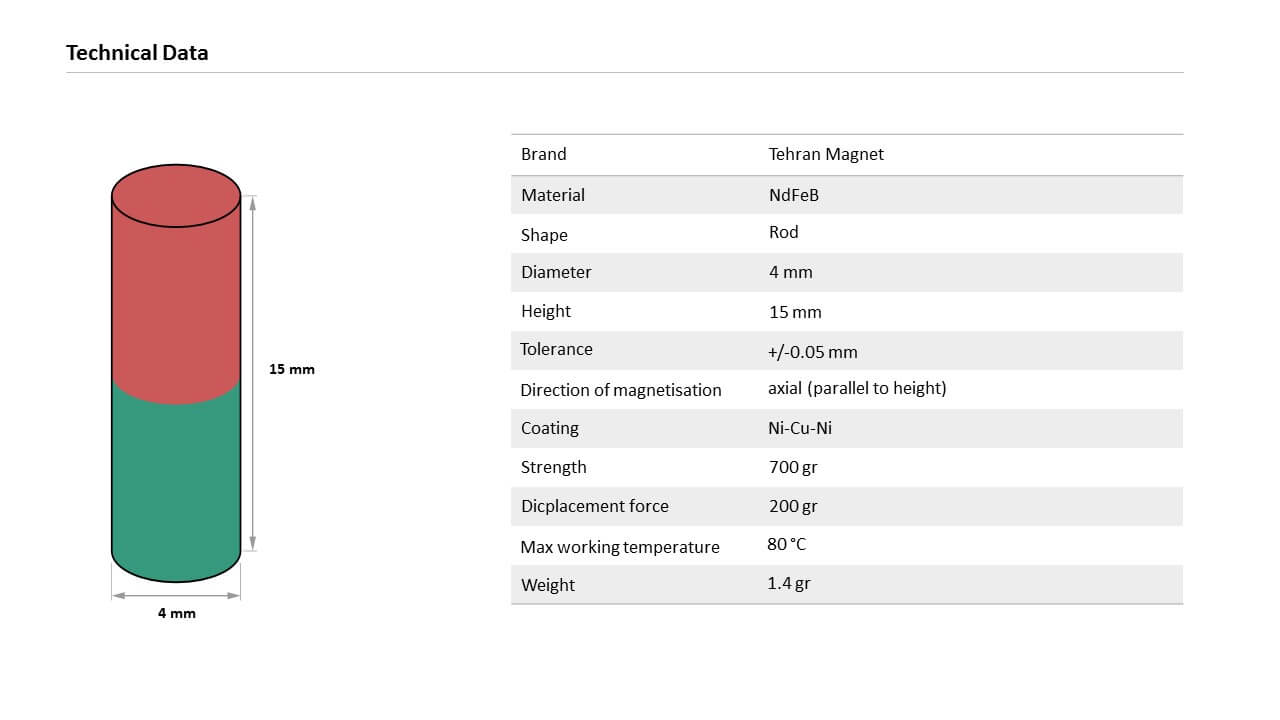

قطر (گردی)
4 میلی مترارتفاع
15 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
1.4 گرمحداکثر مقاومت کششی
700 گرمحداکثر مقاومت در برابر سر خوردن
200 گرمهنوز دیدگاهی ثبت نشده است.
