12x12

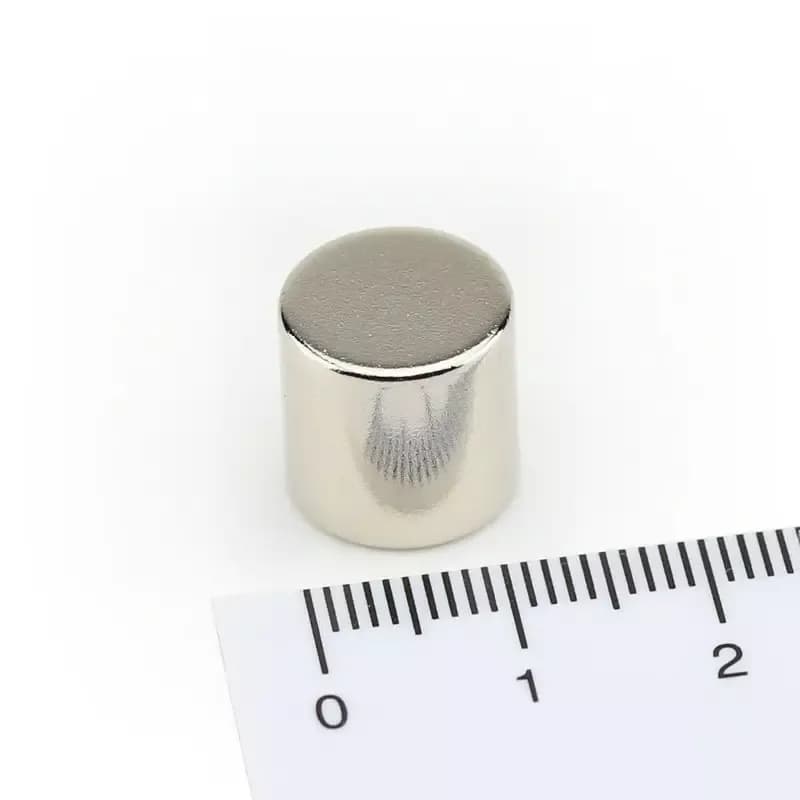

آهنربای نئودیمیوم استوانه 12x12 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 12 و ارتفاع 12 میلی‌متر برای این مدل ثبت شده‌اند. نسبت قطر 12 به ارتفاع 12، این مدل را از دیسک‌های بسیار نازک متمایز می‌کند؛ هر دو اندازه در طراحی حفرهٔ نصب تعیین‌کننده‌اند. ابعاد 12x12 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 12x12، مقدار کشش 8000 گرم و سرخوردن 2500 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 10.2 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 12x12 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم دیسکی 12x10»، ارتفاع این مدل 2 میلی‌متر بیشتر است؛ قطر بیرونی 12 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 12x12، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

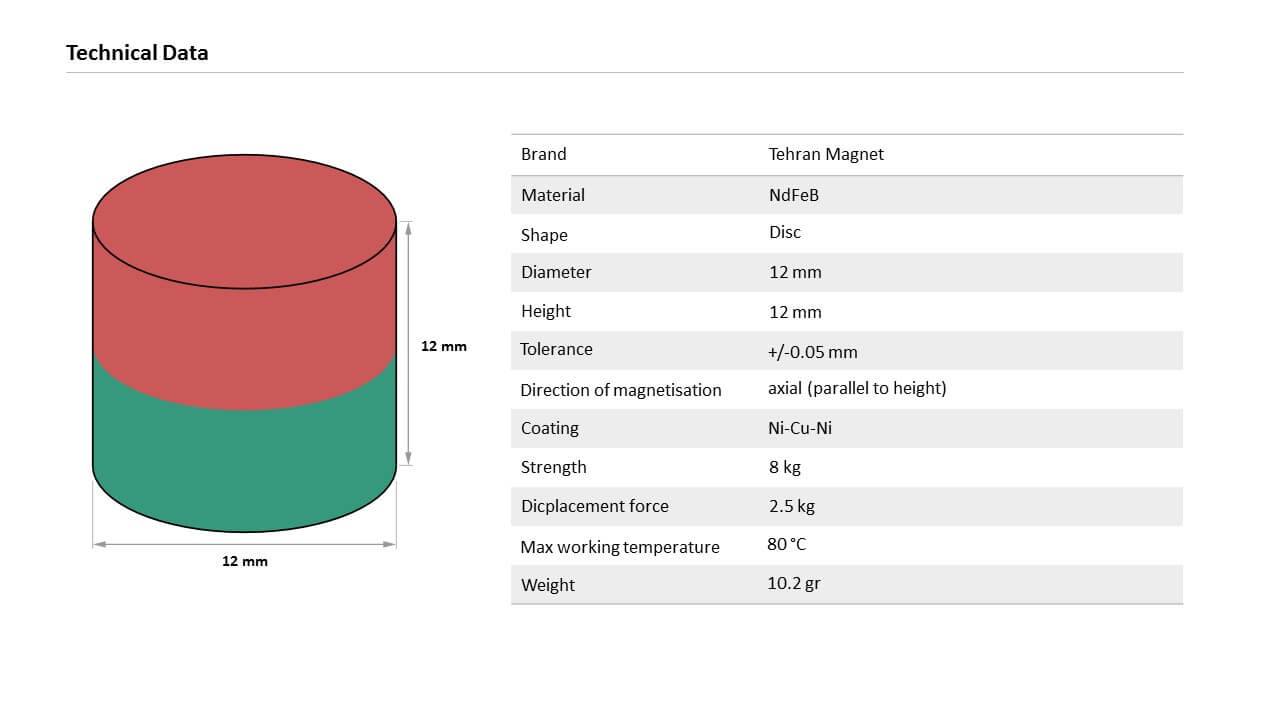

قطر (گردی)
12 میلی مترارتفاع
12 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
10.2 گرمحداکثر مقاومت کششی
8000 گرمحداکثر مقاومت در برابر سر خوردن
2500 گرمهنوز دیدگاهی ثبت نشده است.
