8x8

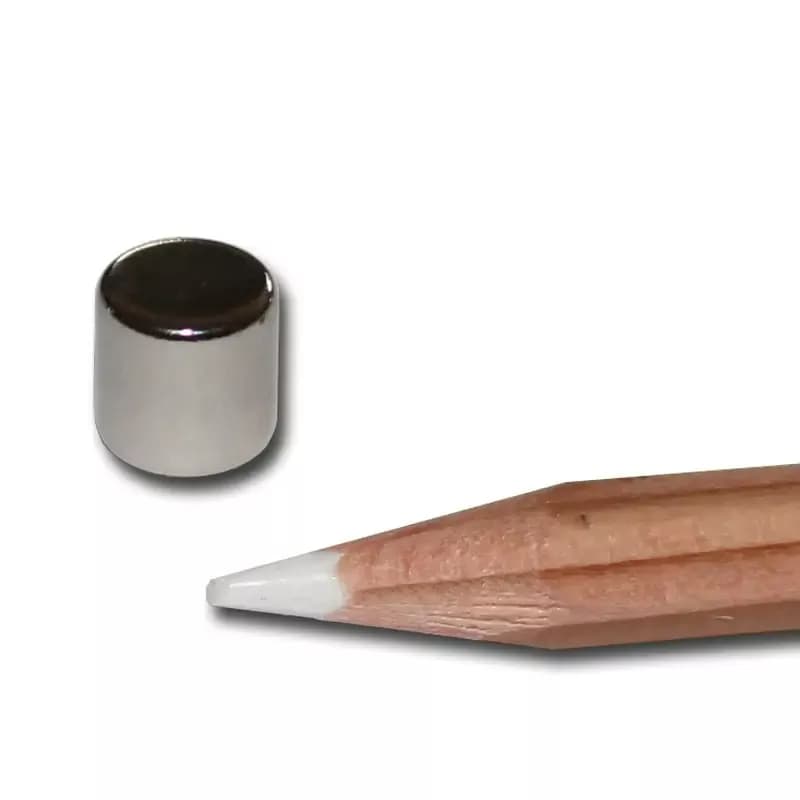

آهنربای نئودیمیوم استوانه 8x8 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 8 و ارتفاع 8 میلی‌متر برای این مدل ثبت شده‌اند. نسبت قطر 8 به ارتفاع 8، این مدل را از دیسک‌های بسیار نازک متمایز می‌کند؛ هر دو اندازه در طراحی حفرهٔ نصب تعیین‌کننده‌اند. ابعاد 8x8 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 8x8، مقدار کشش 2500 گرم و سرخوردن 750 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 3 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 8x8 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم استوانه 8x10»، ارتفاع این مدل 2 میلی‌متر کمتر است؛ قطر بیرونی 8 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 8x8، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

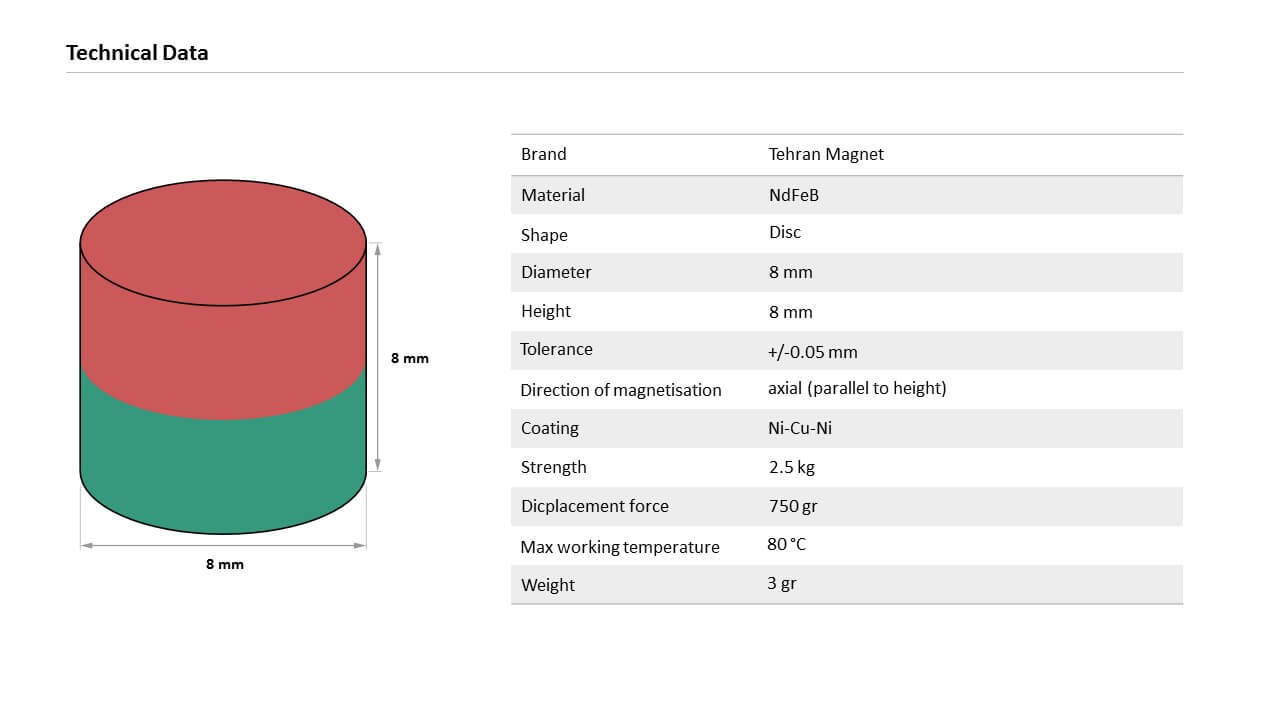

قطر (گردی)
8 میلی مترارتفاع
8 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
3 گرمحداکثر مقاومت کششی
2500 گرمحداکثر مقاومت در برابر سر خوردن
750 گرمهنوز دیدگاهی ثبت نشده است.
