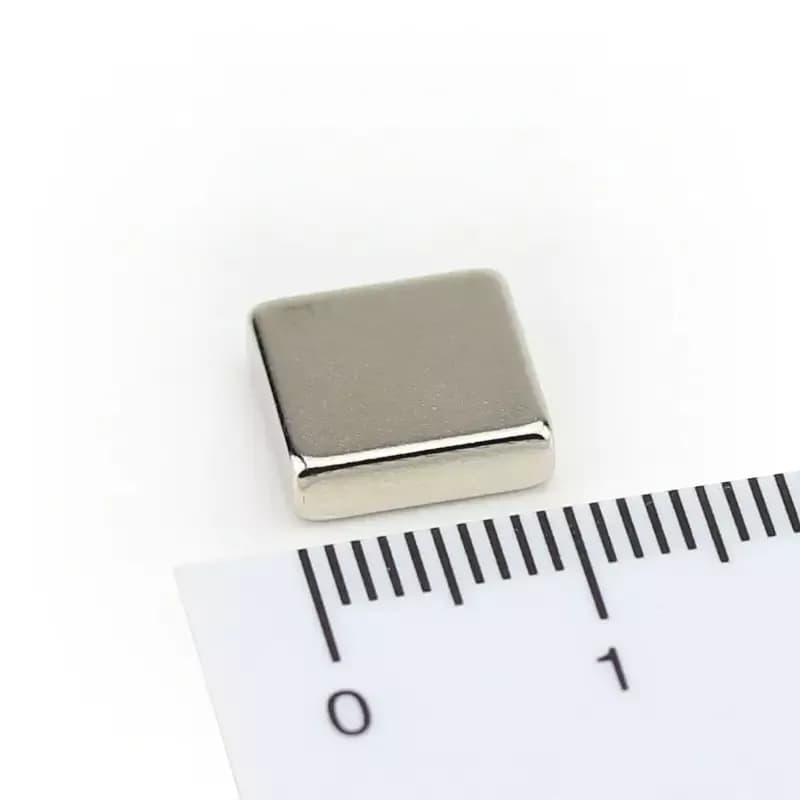

آهنربای نئودیمیوم بلوکی 10x10x3 آهنربایی دائم از جنس نئودیمیوم با سطحی مربعی و بدنه‌ای تخت است. طول 10، عرض 10 و ارتفاع 3 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. ضخامت 3 میلی‌متری در برابر طول 10 و عرض 10، این مدل را برای جانمایی تخت قابل بررسی می‌کند؛ ارتفاع آزاد محفظه را بر همین ضخامت تنظیم کنید.
برای اندازهٔ 10x10x3، وزن 2.25 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 1700 گرم و مقاومت در برابر سرخوردن 500 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم بلوکی 15x7x3»، طول این مدل 5 میلی‌متر کمتر است و عرض این مدل 3 میلی‌متر بیشتر است؛ ارتفاع 3 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 10x10x3، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

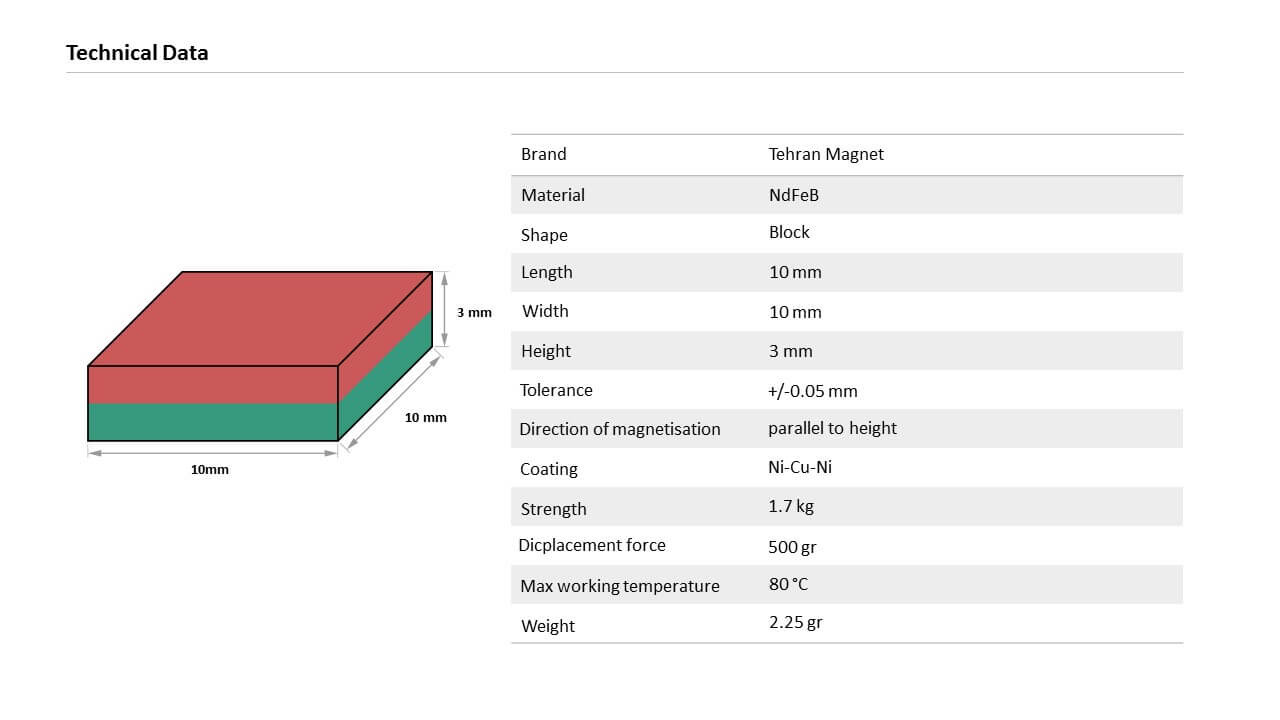

طول
10 میلی مترعرض
10 میلی مترارتفاع
3 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
2.25 گرمحداکثر مقاومت کششی
1700 گرمحداکثر مقاومت در برابر سر خوردن
500 گرمهنوز دیدگاهی ثبت نشده است.
