4x4

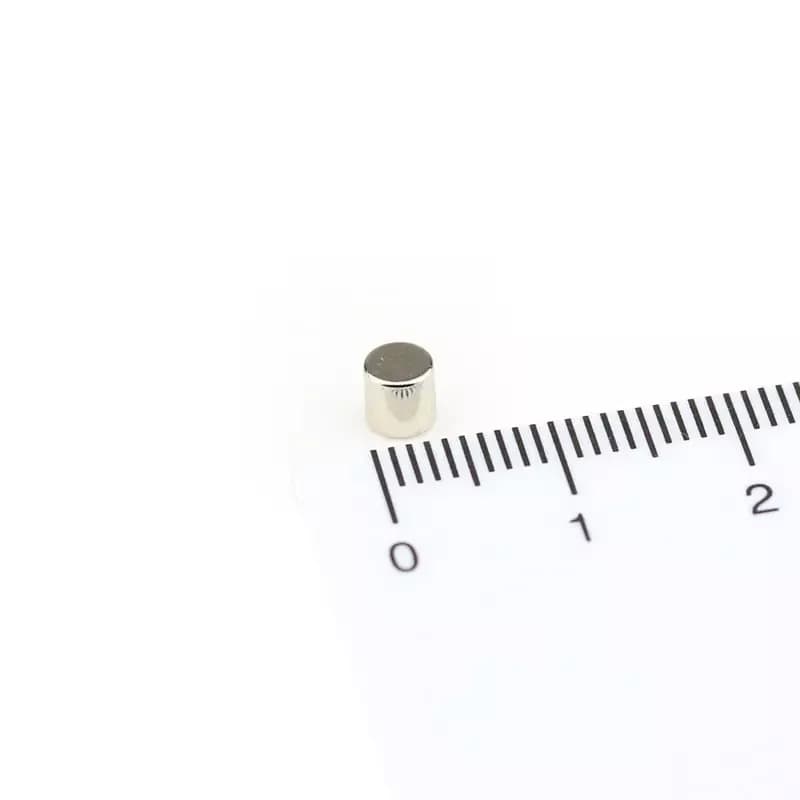

آهنربای نئودیمیوم استوانه 4x4 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 4 و ارتفاع 4 میلی‌متر برای این مدل ثبت شده‌اند. نسبت قطر 4 به ارتفاع 4، این مدل را از دیسک‌های بسیار نازک متمایز می‌کند؛ هر دو اندازه در طراحی حفرهٔ نصب تعیین‌کننده‌اند. ابعاد 4x4 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 4x4، مقدار کشش 600 گرم و سرخوردن 180 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 0.4 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 4x4 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم دیسکی 5x4»، قطر بیرونی این مدل 1 میلی‌متر کمتر است؛ ارتفاع 4 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 4x4، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

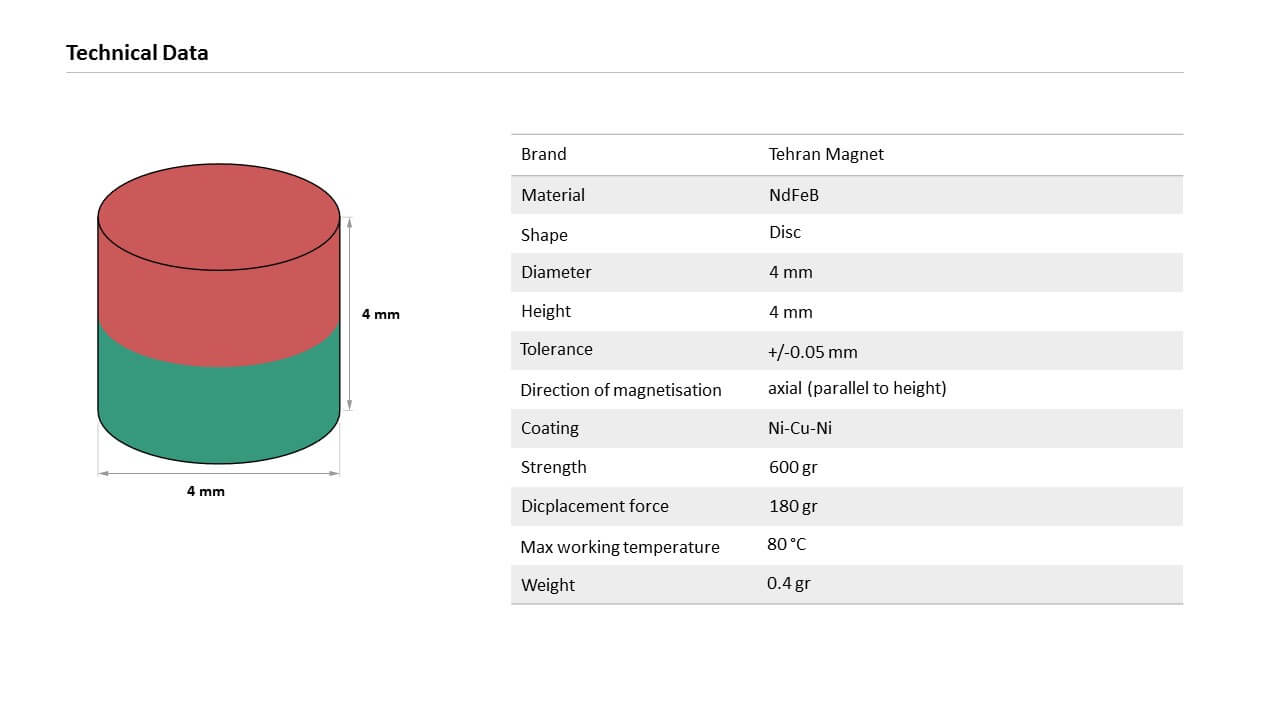

قطر (گردی)
4 میلی مترارتفاع
4 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
0.4 گرمحداکثر مقاومت کششی
600 گرمحداکثر مقاومت در برابر سر خوردن
180 گرمهنوز دیدگاهی ثبت نشده است.
