2x2

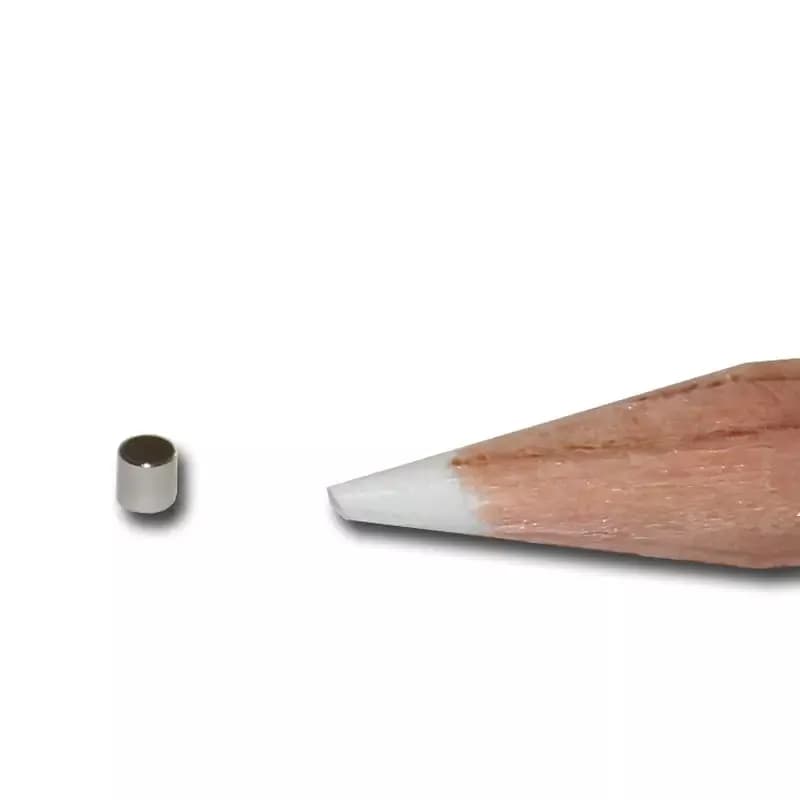

آهنربای نئودیمیوم استوانه 2x2 قطعه‌ای گرد با قطر ۲ و ارتفاع ۲ میلی‌متر است؛ قطر و ارتفاع در این مدل برابرند. این اندازه برای جانمایی در حفره‌های بسیار کوچک قابل بررسی است، اما عمق نشیمن باید با ارتفاع واقعی قطعه و روش مهار هماهنگ باشد. برای ساخت قاب، اندازهٔ 2x2 را به‌صورت قطر در ارتفاع در نقشه ثبت کنید تا با استوانه‌های هم‌قطر و بلندتر اشتباه نشود.
برای استوانهٔ 2x2، وزن ۰٫۱ گرم، حداکثر مقاومت کششی ۱۶۵ گرم و مقاومت در برابر سرخوردن ۵۰ گرم ثبت شده است. مقدار سرخوردن کمتر از کشش است و دو عدد به جهت‌های متفاوت بارگذاری مربوط‌اند. محدودیت دمای ثبت‌شده نیز ۸۰ درجهٔ سانتیگراد است؛ نیروی اتصال مجموعهٔ نهایی به جنس زیرکار، فاصلهٔ تماس و نحوهٔ نصب وابسته خواهد بود.
در مونتاژ این استوانهٔ ۲ میلی‌متری، محل قرارگیری هر قطعه و جهت موردنیاز جذب یا دفع را پیش از تثبیت نهایی مشخص کنید. ابعاد کوچک به نگهداری در ظرف مشخص و ابزار جابه‌جایی مناسب نیاز دارد تا قطعه گم نشود یا با اندازه‌های نزدیک مخلوط نگردد. برای سفارش تعداد بالا، ابتدا نمونه را در همان عمق حفره و روی قطعهٔ آهنی واقعی آزمایش کنید.

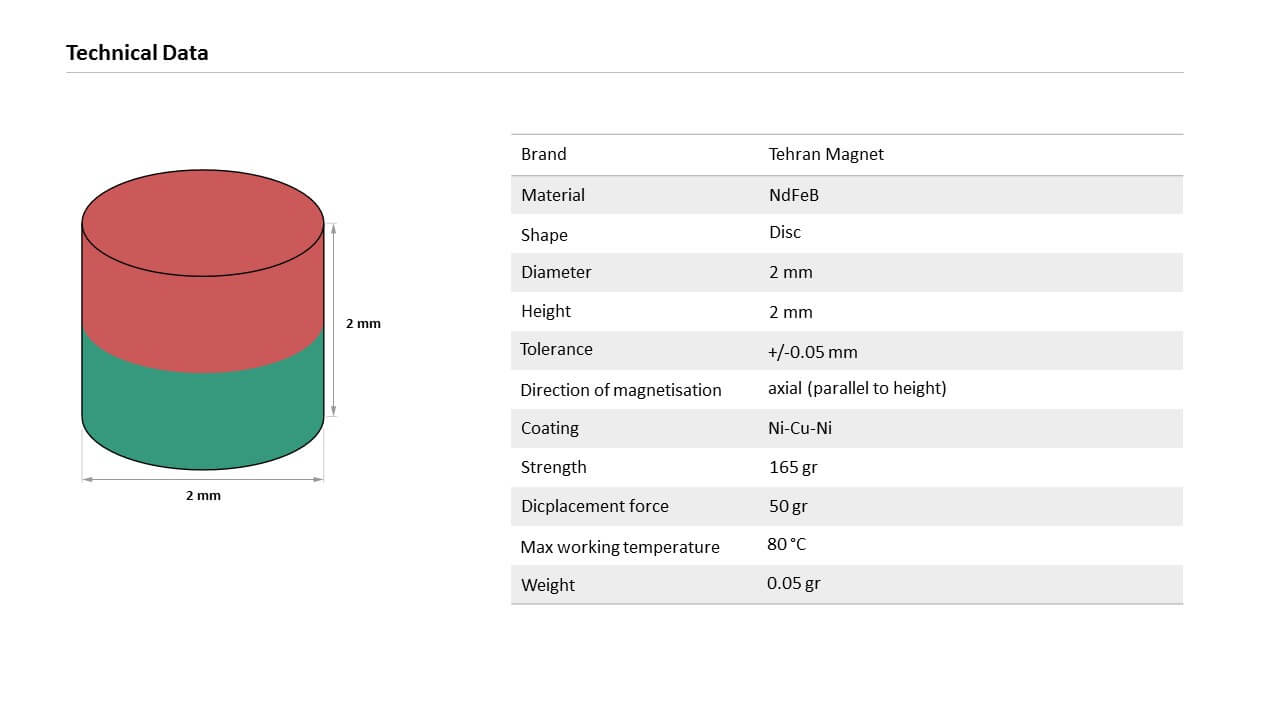

قطر (گردی)
2 میلی مترارتفاع
2 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
0.1 گرمحداکثر مقاومت کششی
165 گرمحداکثر مقاومت در برابر سر خوردن
50 گرم
