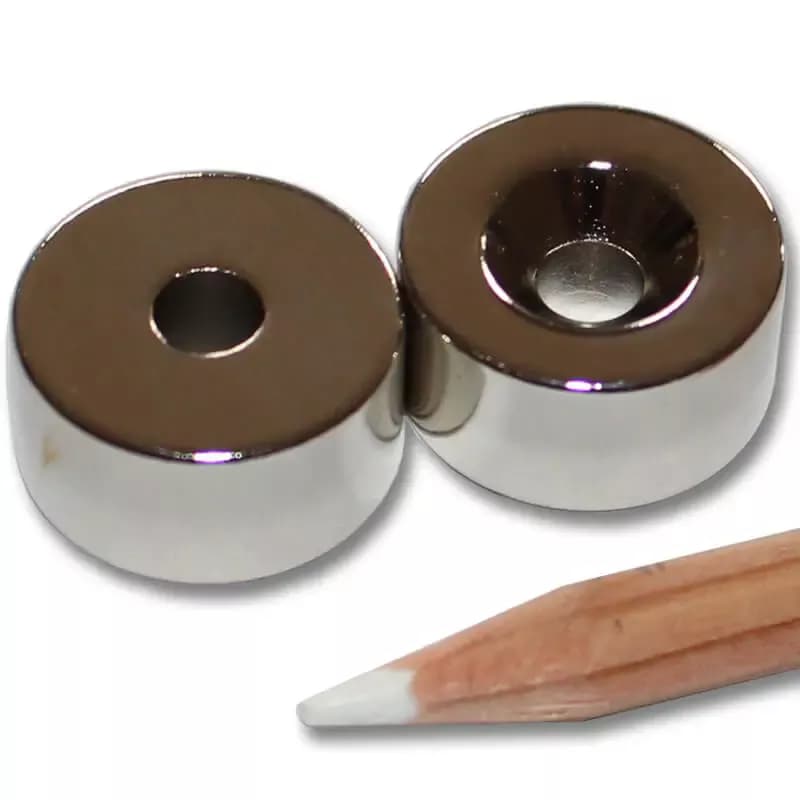

در آهنربای نئودیمیوم کونیک 20x9-5x10، بدنهٔ گرد 20 میلی‌متری با ارتفاع 10 میلی‌متر و سوراخ عبور 5 میلی‌متری معرفی شده است. قطر سر خزینهٔ ثبت‌شده 9 میلی‌متر است؛ این اندازه با قطر عبور سوراخ یکسان نیست. هندسهٔ 20x9-5x10 برای نصب با بست قابل بررسی است، اما انتخاب سر پیچ و عمق نشیمن باید بر اساس اندازه‌های تأییدشده انجام شود تا به آهنربا فشار موضعی وارد نشود.
برای اندازهٔ 20x9-5x10، وزن 22.1 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 9500 گرم و مقاومت در برابر سرخوردن 3150 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم کونیک 30x9-5x10»، قطر بیرونی این مدل 10 میلی‌متر کمتر است؛ ارتفاع 10 میلی‌متری و قطر سوراخ 5 میلی‌متری در هر دو مشترک است. علاوه بر قطر بدنه، نشستن سر پیچ و قطر عبور آن را هم در نقشهٔ اتصال کنترل کنید. برای 20x9-5x10، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

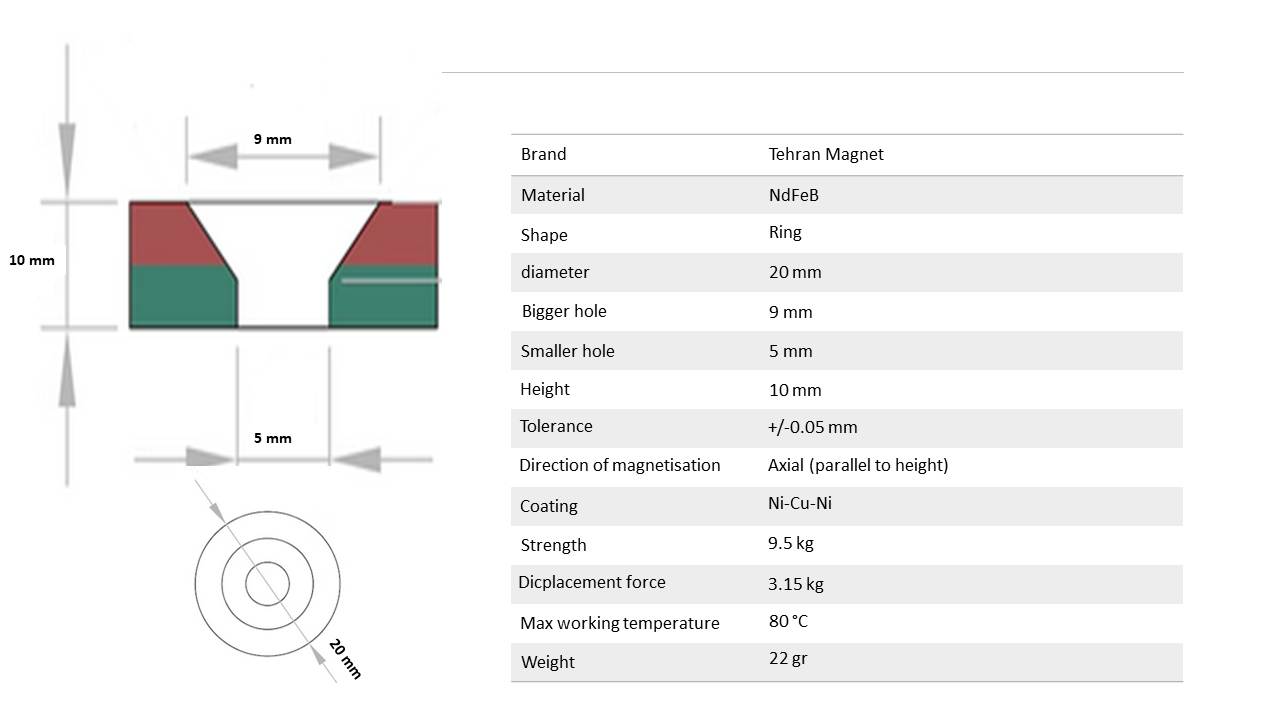

قطر (گردی)
20 میلی مترقطر سوراخ
5 میلی متراندازه سر خزینه
9 میلی مترارتفاع
10 میلی مترشکل
گرد سوراخ کونیک دارتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBحداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
22.1 گرمحداکثر مقاومت کششی
9500 گرمحداکثر مقاومت در برابر سر خوردن
