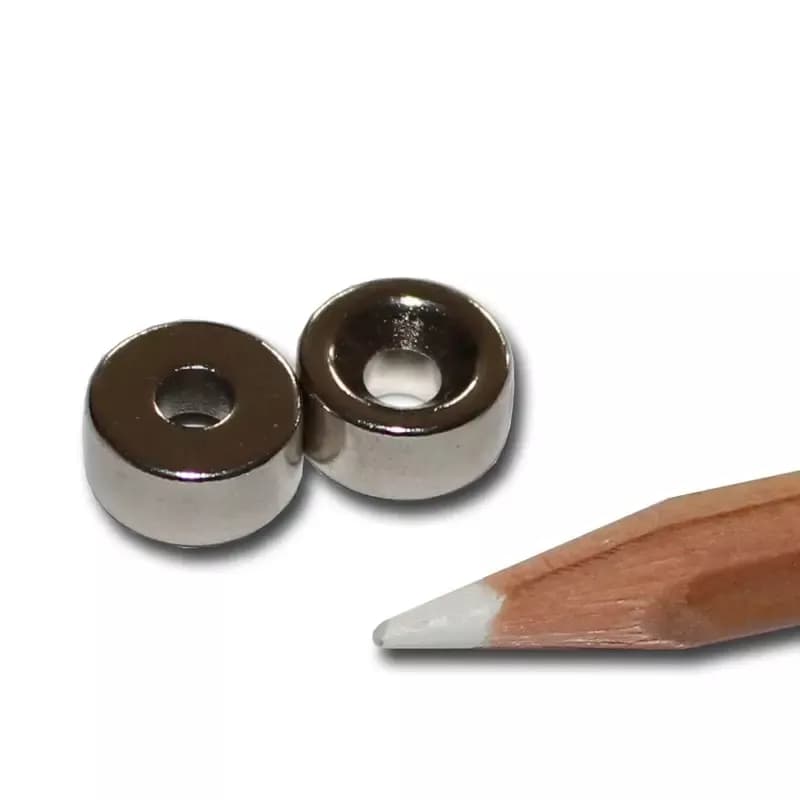

در آهنربای نئودیمیوم کونیک 10x6-3x5، بدنهٔ گرد 10 میلی‌متری با ارتفاع 5 میلی‌متر و سوراخ عبور 3 میلی‌متری معرفی شده است. قطر سر خزینهٔ ثبت‌شده 6 میلی‌متر است؛ این اندازه با قطر عبور سوراخ یکسان نیست. هندسهٔ 10x6-3x5 برای نصب با بست قابل بررسی است، اما انتخاب سر پیچ و عمق نشیمن باید بر اساس اندازه‌های تأییدشده انجام شود تا به آهنربا فشار موضعی وارد نشود.
برای اندازهٔ 10x6-3x5، وزن 2.7 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 2700 گرم و مقاومت در برابر سرخوردن 900 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم کونیک 12x6-3x5»، قطر بیرونی این مدل 2 میلی‌متر کمتر است؛ ارتفاع 5 میلی‌متری و قطر سوراخ 3 میلی‌متری در هر دو مشترک است. علاوه بر قطر بدنه، نشستن سر پیچ و قطر عبور آن را هم در نقشهٔ اتصال کنترل کنید. برای 10x6-3x5، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

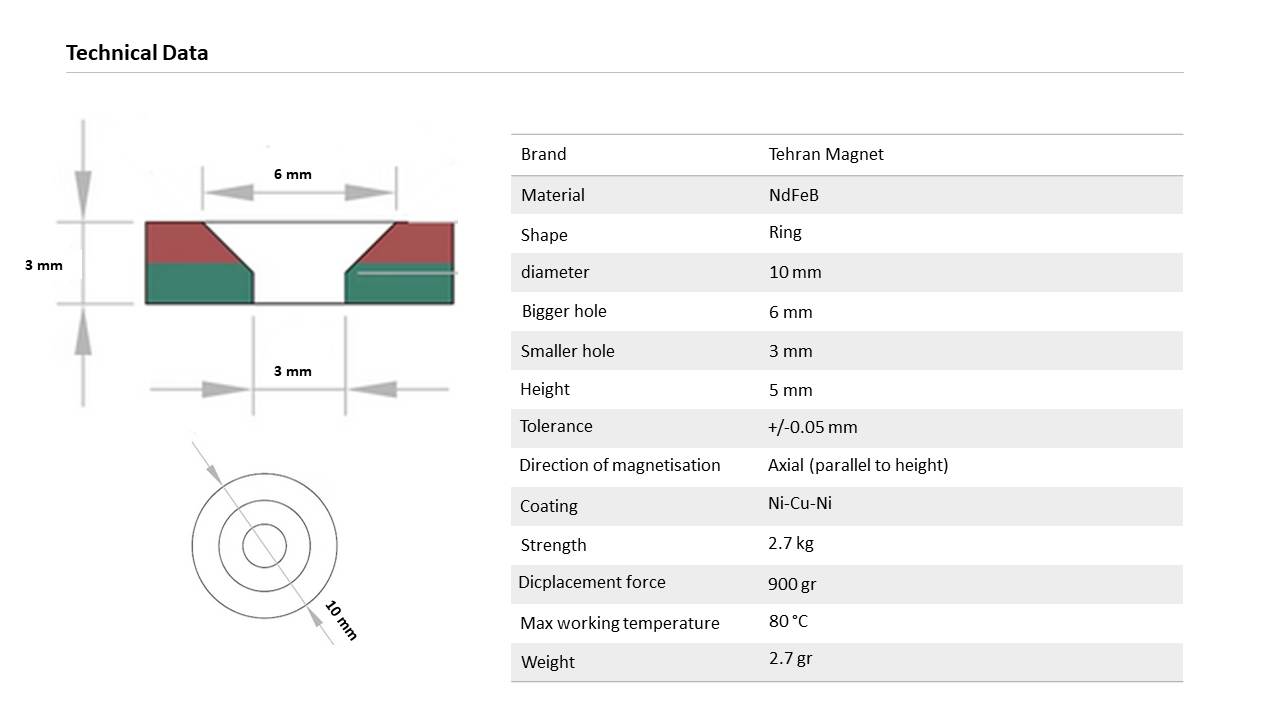

قطر (گردی)
10 میلی مترقطر سوراخ
3 میلی متراندازه سر خزینه
6 میلی مترارتفاع
5 میلی مترشکل
گرد سوراخ کونیک دارتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBحداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
2.7 گرمحداکثر مقاومت کششی
2700 گرمحداکثر مقاومت در برابر سر خوردن
900 گرمهنوز دیدگاهی ثبت نشده است.
