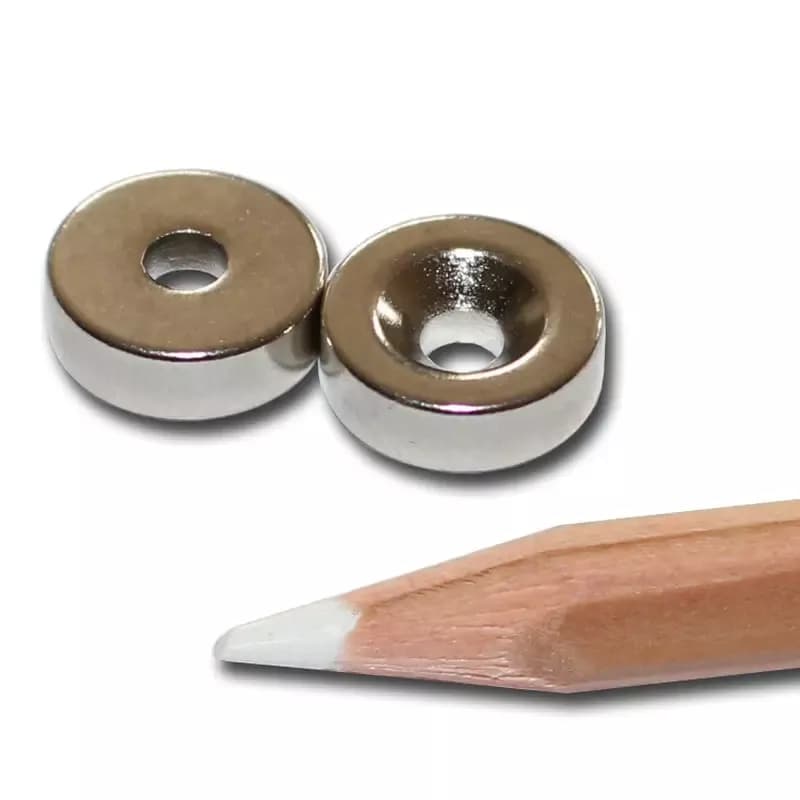

در آهنربای نئودیمیوم کونیک 12x6-3x4، بدنهٔ گرد 12 میلی‌متری با ارتفاع 4 میلی‌متر و سوراخ عبور 3 میلی‌متری معرفی شده است. قطر سر خزینهٔ ثبت‌شده 6 میلی‌متر است؛ این اندازه با قطر عبور سوراخ یکسان نیست. هندسهٔ 12x6-3x4 برای نصب با بست قابل بررسی است، اما انتخاب سر پیچ و عمق نشیمن باید بر اساس اندازه‌های تأییدشده انجام شود تا به آهنربا فشار موضعی وارد نشود.
برای اندازهٔ 12x6-3x4، وزن 3.2 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 2000 گرم و مقاومت در برابر سرخوردن 600 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم کونیک 15x8-4x4»، قطر بیرونی این مدل 3 میلی‌متر کمتر است و قطر سوراخ این مدل 1 میلی‌متر کمتر است؛ ارتفاع 4 میلی‌متری در هر دو مشترک است. علاوه بر قطر بدنه، نشستن سر پیچ و قطر عبور آن را هم در نقشهٔ اتصال کنترل کنید. برای 12x6-3x4، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

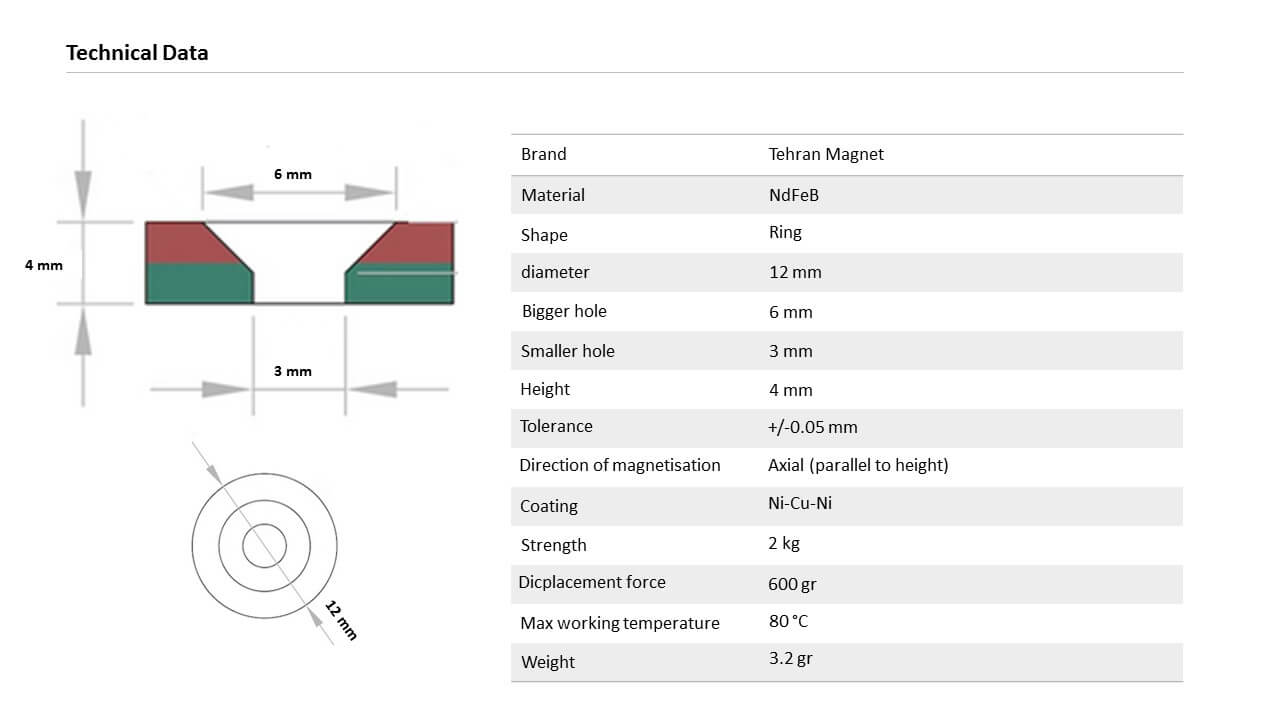

قطر (گردی)
12 میلی مترقطر سوراخ
3 میلی متراندازه سر خزینه
6 میلی مترارتفاع
4 میلی مترشکل
گرد سوراخ کونیک دارتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBحداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
3.2 گرمحداکثر مقاومت کششی
2000 گرمحداکثر مقاومت در برابر سر خوردن
600 گرمهنوز دیدگاهی ثبت نشده است.
