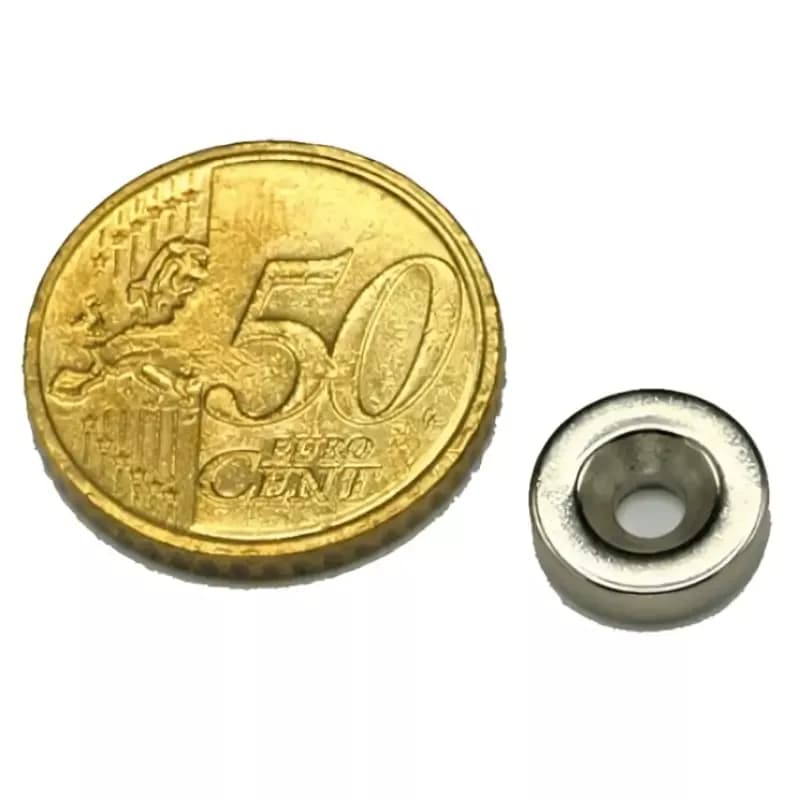

در آهنربای نئودیمیوم کونیک 12x6-3x3، بدنهٔ گرد 12 میلی‌متری با ارتفاع 3 میلی‌متر معرفی شده است. اندازهٔ سوراخ و نشیمن پیچ در جدول این رکورد جداگانه درج نشده‌اند و باید پیش از انتخاب بست تأیید شوند. هندسهٔ 12x6-3x3 برای نصب با بست قابل بررسی است، اما انتخاب سر پیچ و عمق نشیمن باید بر اساس اندازه‌های تأییدشده انجام شود تا به آهنربا فشار موضعی وارد نشود.
برای اندازهٔ 12x6-3x3، وزن 2.4 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 1500 گرم و مقاومت در برابر سرخوردن 450 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم کونیک 15x8-4x3»، قطر بیرونی این مدل 3 میلی‌متر کمتر است؛ ارتفاع 3 میلی‌متری در هر دو مشترک است. علاوه بر قطر بدنه، نشستن سر پیچ و قطر عبور آن را هم در نقشهٔ اتصال کنترل کنید. برای 12x6-3x3، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

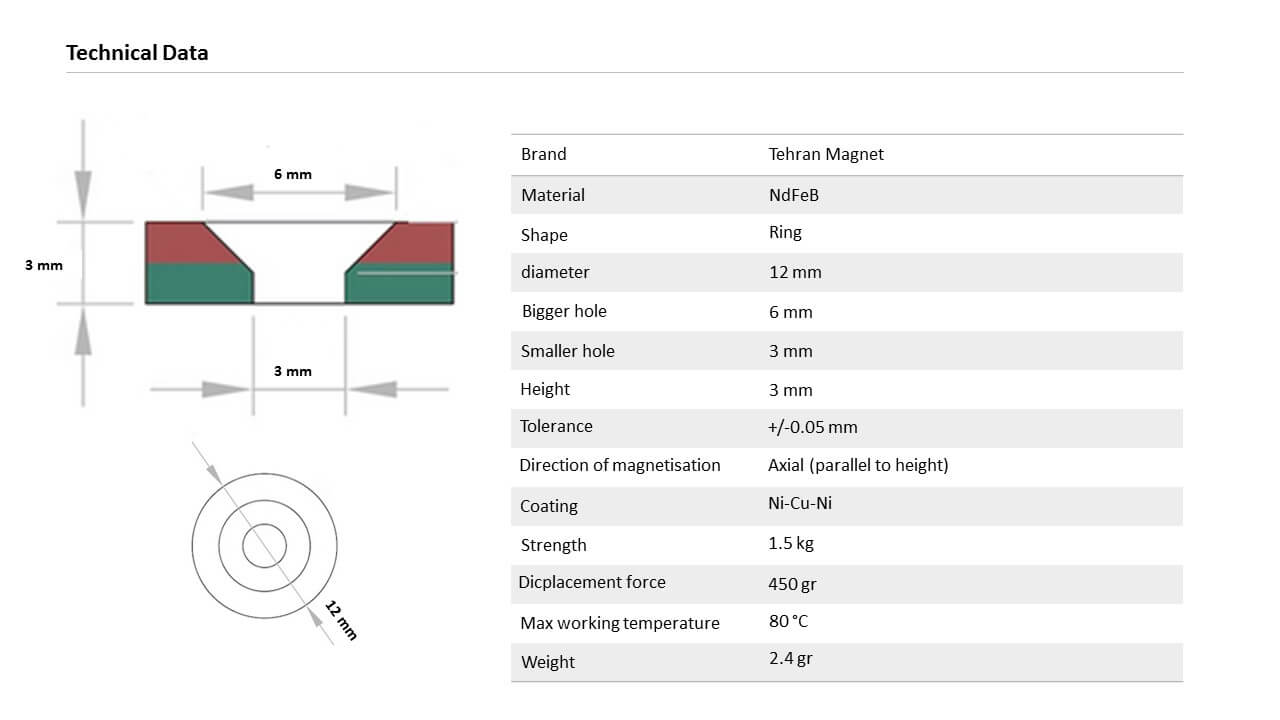

قطر (گردی)
12 میلی مترقطر سوراخ
3 میلی متراندازه سر خزینه
6 میلی مترارتفاع
3 میلی مترشکل
گرد سوراخ کونیک دارتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBحداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
2.4 گرمحداکثر مقاومت کششی
1500 گرمحداکثر مقاومت در برابر سر خوردن
