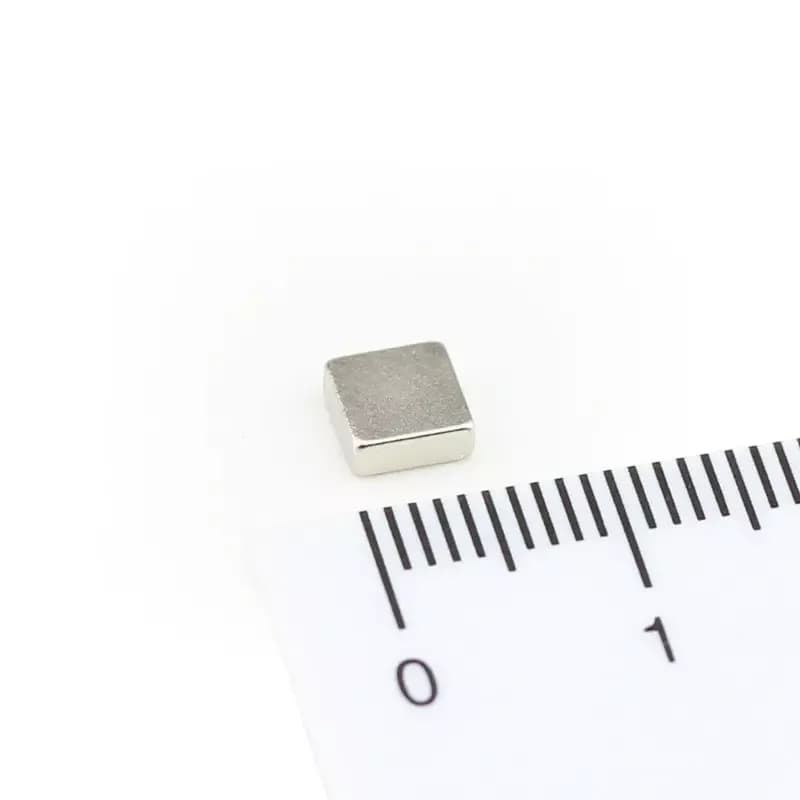

آهنربای نئودیمیوم بلوکی 5x5x2 آهنربایی دائم از جنس نئودیمیوم با سطحی مربعی و بدنه‌ای تخت است. طول 5، عرض 5 و ارتفاع 2 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. ترکیب اندازه‌های 5x5x2 را در سه جهتِ قاب کنترل کنید؛ برای این مدل ارتفاع 2 میلی‌متری به اندازهٔ سطح کف در جانمایی اهمیت دارد.
برای اندازهٔ 5x5x2، وزن 0.38 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 550 گرم و مقاومت در برابر سرخوردن 160 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم بلوکی 10x5x2»، طول این مدل 5 میلی‌متر کمتر است؛ عرض 5 میلی‌متری و ارتفاع 2 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 5x5x2، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

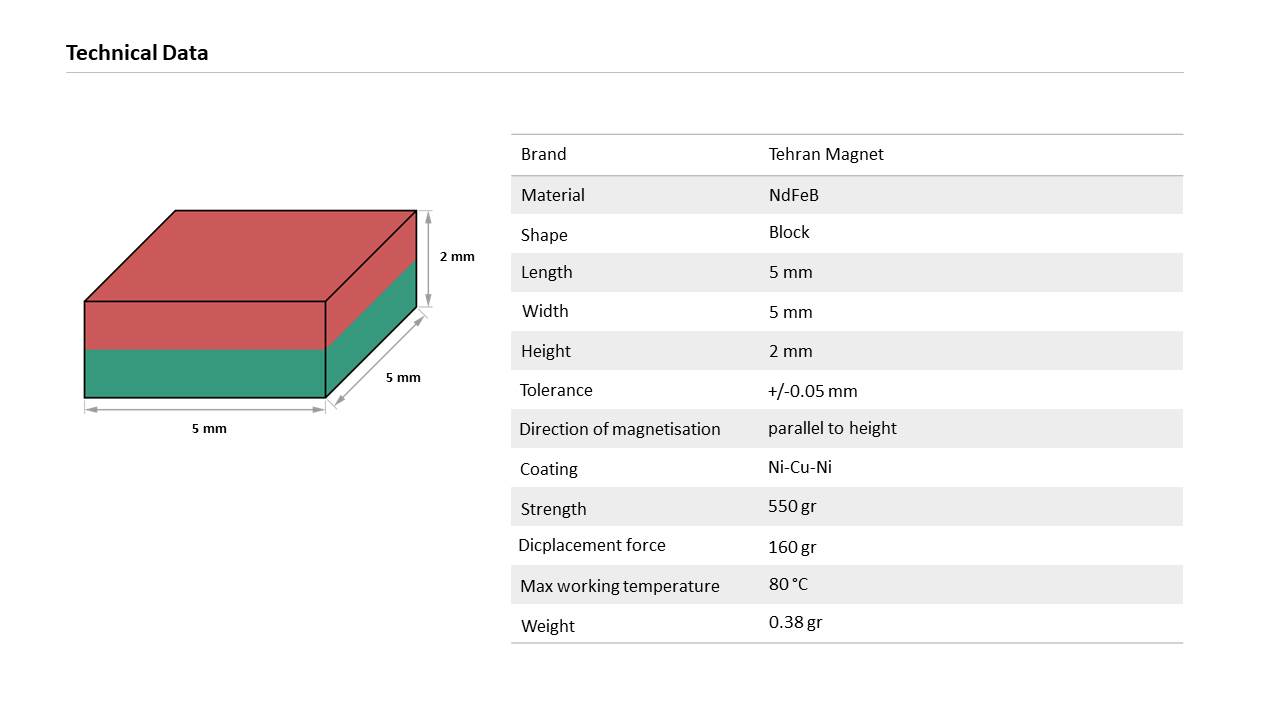

طول
5 میلی مترعرض
5 میلی مترارتفاع
2 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
0.38 گرمحداکثر مقاومت کششی
550 گرمحداکثر مقاومت در برابر سر خوردن
160 گرم
