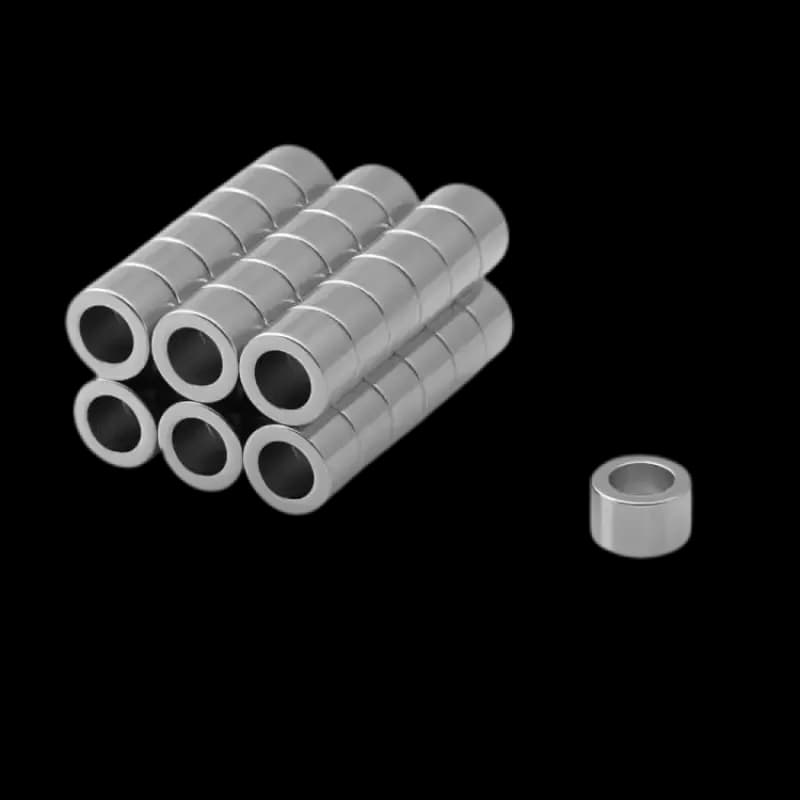

آهنربای نئودیمیوم رینگی 8x5x5 حلقه‌ای از جنس نئودیمیوم با قطر بیرونی 8، قطر سوراخ 5 و ضخامت 5 میلی‌متر است. فاصلهٔ شعاعی بین دیوارهٔ سوراخ و لبهٔ بیرونی، بر اساس این ابعاد اسمی 1.5 میلی‌متر می‌شود. این اندازه در طراحی تکیه‌گاه حلقه مفید است؛ سوراخ مرکزی را بدون واردکردن فشار جانبی یا بار گوه‌ای با محور تطبیق دهید.
برای اندازهٔ 8x5x5، وزن 1.15 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 1100 گرم و مقاومت در برابر سرخوردن 380 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است.
در مقایسه با «آهنربای نئودیمیوم رینگی 10x5x5»، قطر بیرونی این مدل 2 میلی‌متر کمتر است؛ ارتفاع 5 میلی‌متری و قطر سوراخ 5 میلی‌متری در هر دو مشترک است. مقایسهٔ سوراخ و قطر بیرونی را جدا از ضخامت انجام دهید تا محور و نشیمن هر دو سازگار بمانند. برای 8x5x5، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

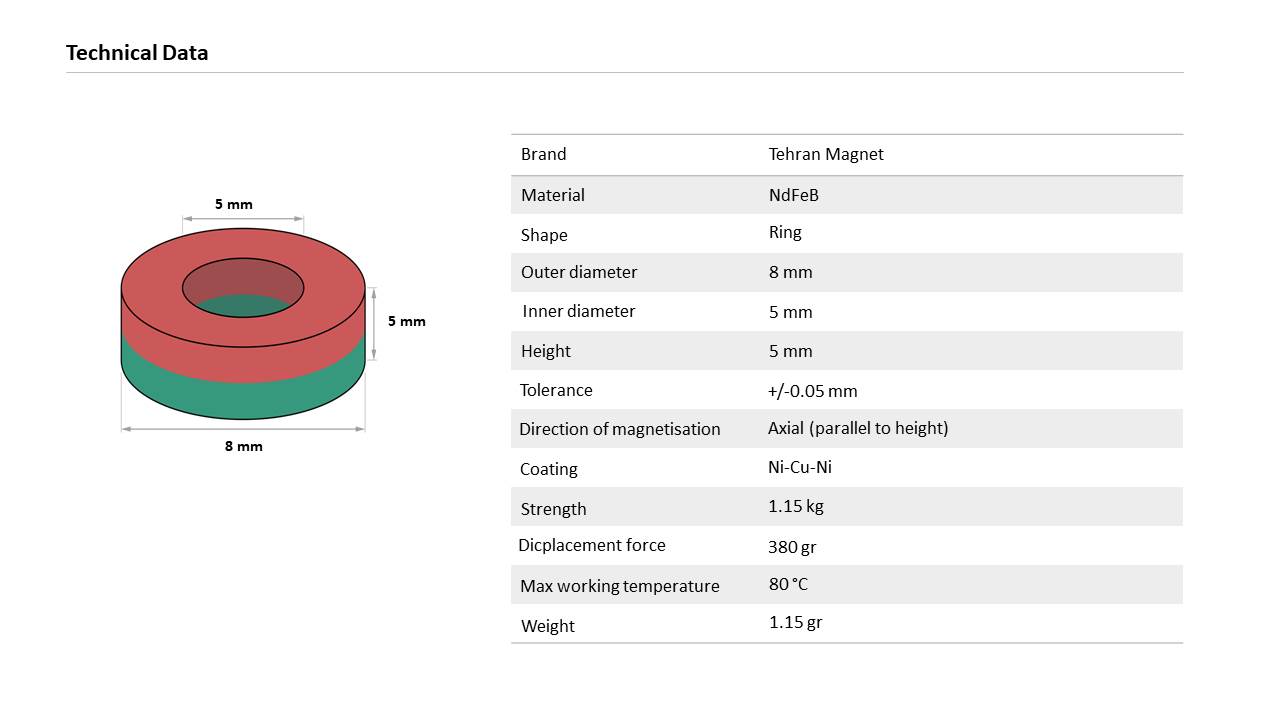

قطر (گردی)
8 میلی مترقطر سوراخ
5 میلی مترارتفاع
5 میلی مترشکل
رینگی (حلقه‌ای)تلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
1.15 گرمحداکثر مقاومت کششی
1100 گرمحداکثر مقاومت در برابر سر خوردن
