100x50x50

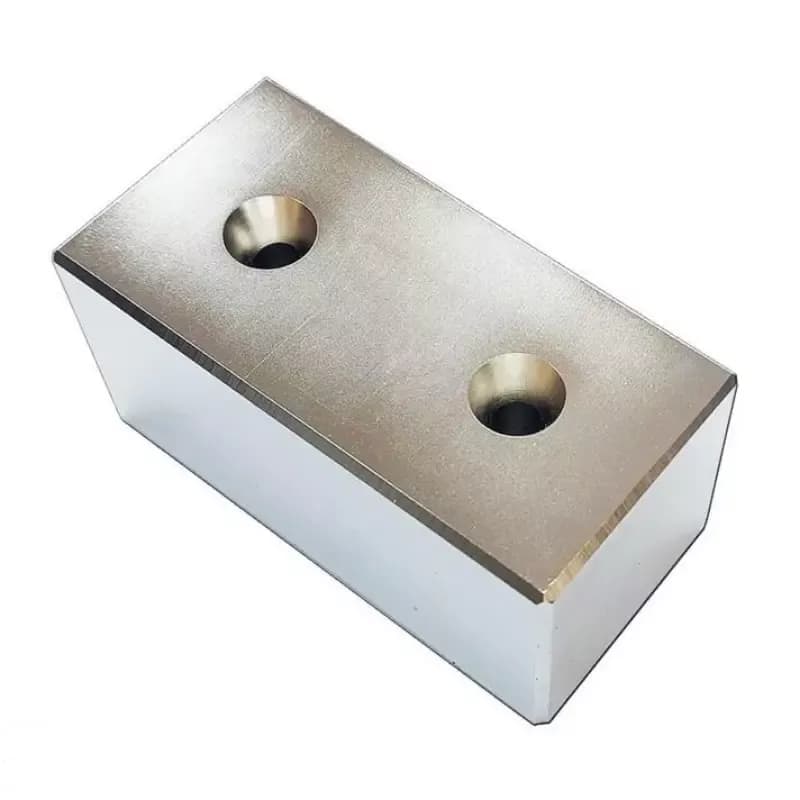

آهنربای نئودیمیوم بلوکی سوراخ دار 100x50x50 آهنربایی دائم از جنس نئودیمیوم با بدنه‌ای مستطیلی است. طول 100، عرض 50 و ارتفاع 50 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. ترکیب اندازه‌های 100x50x50 را در سه جهتِ قاب کنترل کنید؛ برای این مدل ارتفاع 50 میلی‌متری به اندازهٔ سطح کف در جانمایی اهمیت دارد.
برای اندازهٔ 100x50x50، وزن 1900 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 330000 گرم و مقاومت در برابر سرخوردن 110000 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است. در این نسخهٔ سوراخ‌دار، جزئیات سوراخِ محل اتصال باید همراه با اعداد کشش بررسی شود؛ فشردن بیش از حد بست برای جبران اتصال نامناسب، روش درستی برای افزایش نگهداری نیست.
در مقایسه با «آهنربای نئودیمیوم بلوکی سوراخ دار 100x50x40»، ارتفاع این مدل 10 میلی‌متر بیشتر است؛ طول 100 میلی‌متری و عرض 50 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 100x50x50، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

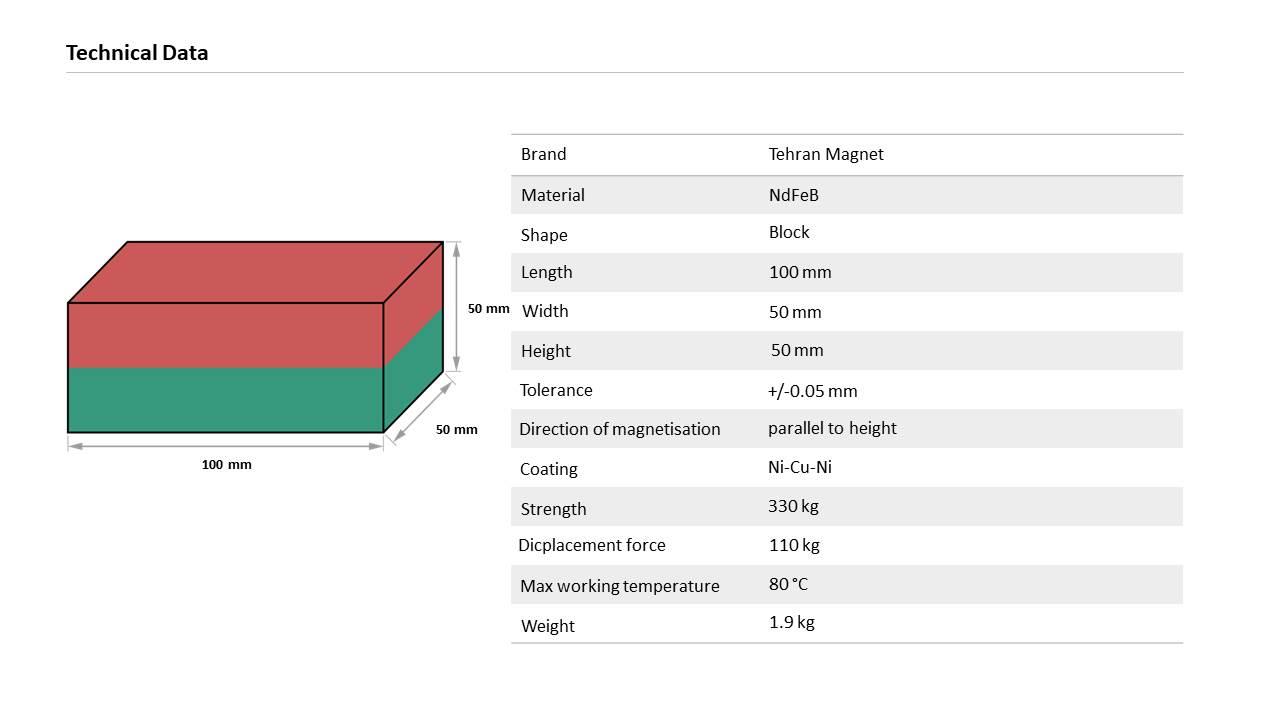

طول
100 میلی مترعرض
50 میلی مترارتفاع
50 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
1900 گرمحداکثر مقاومت کششی
330000 گرمحداکثر مقاومت در برابر سر خوردن
110000 گرمهنوز دیدگاهی ثبت نشده است.
