آهنربای نئودیمیوم بلوکی سوراخ دار 20x10x5 آهنربایی دائم از جنس نئودیمیوم با بدنه‌ای مستطیلی است. طول 20، عرض 10 و ارتفاع 5 میلی‌متر، ابعاد ثبت‌شدهٔ این قطعه‌اند. ترکیب اندازه‌های 20x10x5 را در سه جهتِ قاب کنترل کنید؛ برای این مدل ارتفاع 5 میلی‌متری به اندازهٔ سطح کف در جانمایی اهمیت دارد.
برای اندازهٔ 20x10x5، وزن 7.5 گرم و دو مقدار مجزا برای رفتار اتصال در فهرست مشخصات آمده است: مقاومت کششی 5000 گرم و مقاومت در برابر سرخوردن 1600 گرم. این دو عدد را به جای یکدیگر استفاده نکنید؛ جهت بارگذاری در دو وضعیت متفاوت است. مقدارهای ثبت‌شده، بدون دانستن جنس و ضخامت سطح آزمون، تضمین نگهداری همین بار در هر مونتاژ نیستند؛ حد دمای درج‌شده برای این مدل نیز 80 درجه سانتیگراد است. در این نسخهٔ سوراخ‌دار، جزئیات سوراخِ محل اتصال باید همراه با اعداد کشش بررسی شود؛ فشردن بیش از حد بست برای جبران اتصال نامناسب، روش درستی برای افزایش نگهداری نیست.
در مقایسه با «آهنربای نئودیمیوم بلوکی سوراخ دار 20x20x5»، عرض این مدل 10 میلی‌متر کمتر است؛ طول 20 میلی‌متری و ارتفاع 5 میلی‌متری در هر دو مشترک است. این تفاوت اندازه را در شیار، قاب و محل تکیه‌گاه لحاظ کنید؛ انتخاب نزدیک‌ترین اندازه، به‌تنهایی جایگزینی مکانیکی را تأیید نمی‌کند. برای 20x10x5، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.

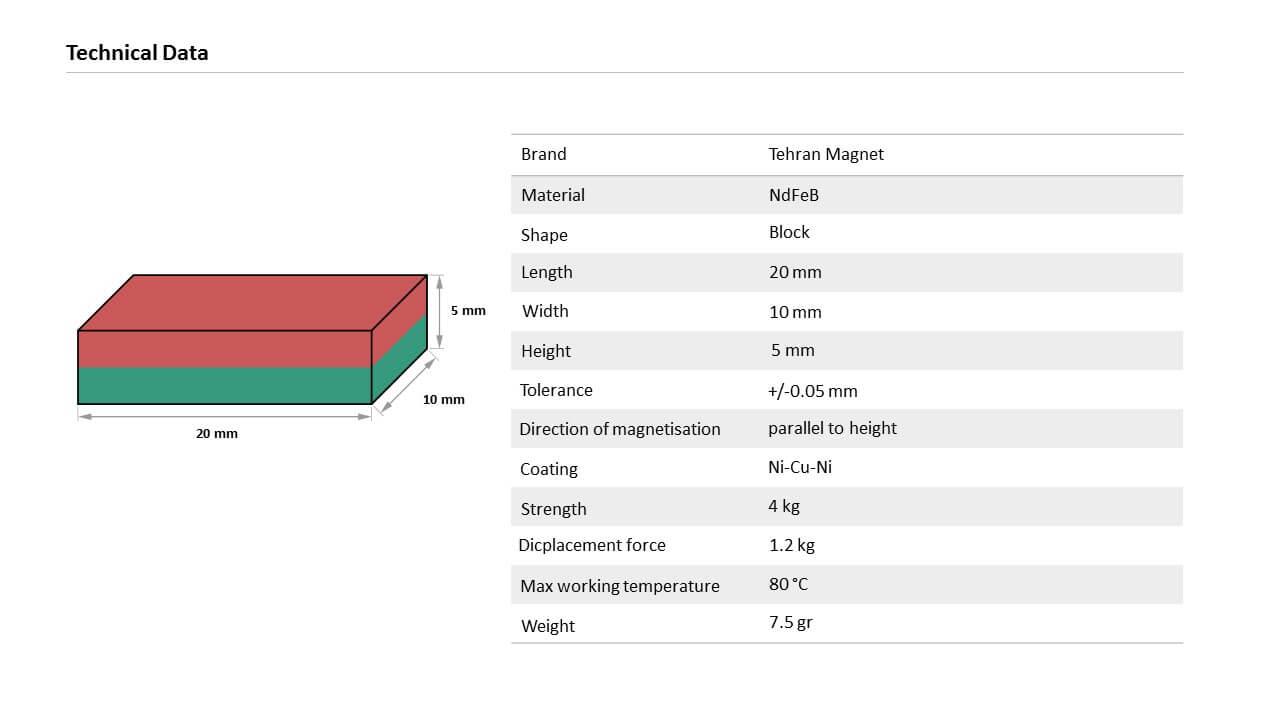

طول
20 میلی مترعرض
10 میلی مترارتفاع
5 میلی مترشکل
مستطیلتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
7.5 گرمحداکثر مقاومت کششی
5000 گرمحداکثر مقاومت در برابر سر خوردن
