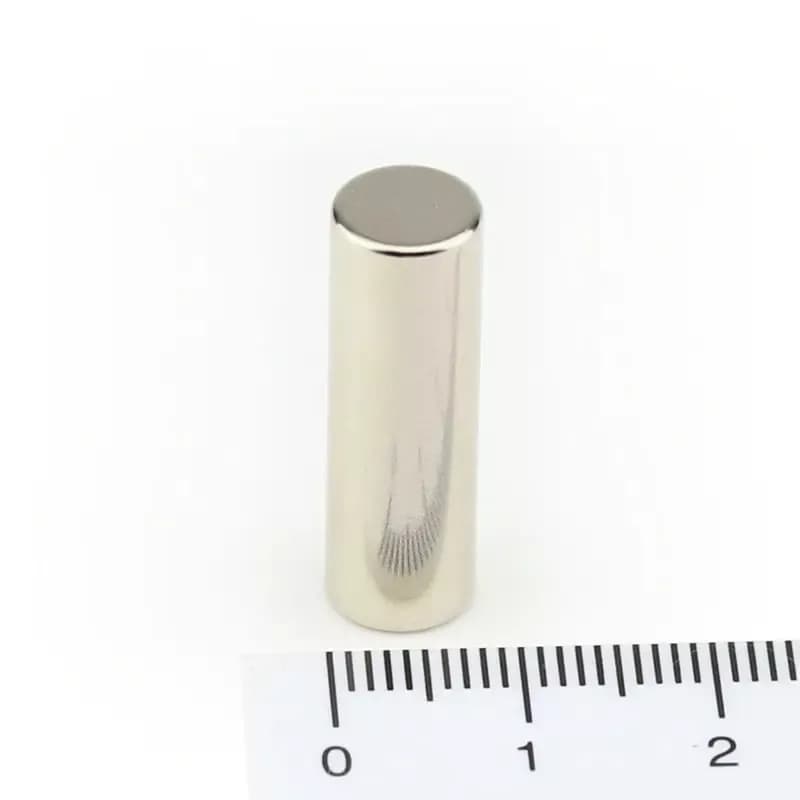

آهنربای نئودیمیوم استوانه 8x20 قطعه‌ای دائم و گرد از جنس نئودیمیوم است؛ قطر 8 و ارتفاع 20 میلی‌متر برای این مدل ثبت شده‌اند. ارتفاع 20 میلی‌متری از قطر 8 میلی‌متری بیشتر است؛ برای نصب محوری، عمق حفره و امکان بیرون‌آوردن قطعه را از ابتدا در نظر بگیرید. ابعاد 8x20 برای مقایسهٔ هندسی مدل‌هاست و جهت قطب‌بندی را مشخص نمی‌کند.
جدول مدل استوانه‌ای 8x20، مقدار کشش 3500 گرم و سرخوردن 1000 گرم را جداگانه اعلام کرده است؛ وزن قطعه نیز 7.5 گرم ثبت شده است. این مقدارها در انتخاب داخل محفظه یا نشیمن استوانه‌ای نقش‌های متفاوتی دارند: وزن برای جرم مجموعه است و دو عدد دیگر باید با جهت بارگذاری تطبیق داده شوند. حد دمای درج‌شده برای همین قطعه 80 درجه سانتیگراد است. برای مونتاژ نهایی، تماس با قطعهٔ آهنی و شرایط آزمون را مستقل از اندازهٔ 8x20 کنترل کنید.
در مقایسه با «آهنربای نئودیمیوم استوانه 10x20»، قطر بیرونی این مدل 2 میلی‌متر کمتر است؛ ارتفاع 20 میلی‌متری در هر دو مشترک است. در جایگزینی داخل حفره، هم قطر نشیمن و هم عمق نصب اهمیت دارند؛ به اختلاف اندازهٔ اسمی برای طراحی لقی توجه کنید. برای 8x20، تصمیم نهایی دربارهٔ نگهداری بار همچنان به آزمون با قطعهٔ مقابل وابسته است.
قطر (گردی)
8 میلی مترارتفاع
20 میلی مترشکل
گردتلرانس
+/-0.05 میلی مترمواد تشکیل دهنده
NdFeBنحوه قطب بندی
محوری(نصف ضخامت N و نصف دیگر S می‌باشد)حداکثر دمای قابل تحمل
80 درجه سانتیگرادپوشش
پوشش سه لایه‌ی نیکل-مس-نیکل(Ni-Cu-Ni)وزن
7.5 گرمحداکثر مقاومت کششی
3500 گرمحداکثر مقاومت در برابر سر خوردن
